IGBT Transistörler - Modüller

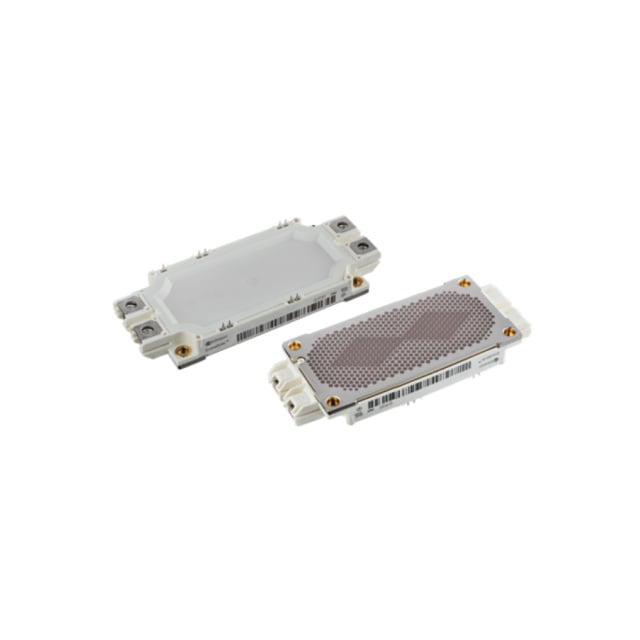

IFF600B12ME4PB11BPSA1
IGBT MOD 1200V 600A 40W
- Üretici
- Rochester Electronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IFF600B12ME4PB
IFF600B12ME4PB11BPSA1 Hakkında
Rochester Electronics tarafından üretilen IFF600B12ME4PB11BPSA1, 1200V 600A'lık yüksek akım kapasitesine sahip bir IGBT modül transistördür. Half Bridge konfigürasyonunda tasarlanan bu komponent, Trench Field Stop teknolojisi kullanılarak optimize edilmiştir. Maksimum 40W güç seviyesinde çalışabilen cihaz, -40°C ile +150°C arasında sıcaklık ortamlarında işletim görebilir. Vce(on) değeri 15V gate voltajında 600A akımda 2.1V olarak belirtilmiştir. Chassis mount tipi kasa ile sabitlenmekte ve dahili NTC termistör özelliğine sahiptir. 37nF input kapasitansı ile standart giriş koşullarında çalışan bu modül, endüstriyel uygulamalarda, güç dönüştürücülerinde ve yüksek akım anahtarlama sistemlerinde kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 600 A |
| Current - Collector Cutoff (Max) | 3 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 37 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 40 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
