IGBT Transistörler - Modüller

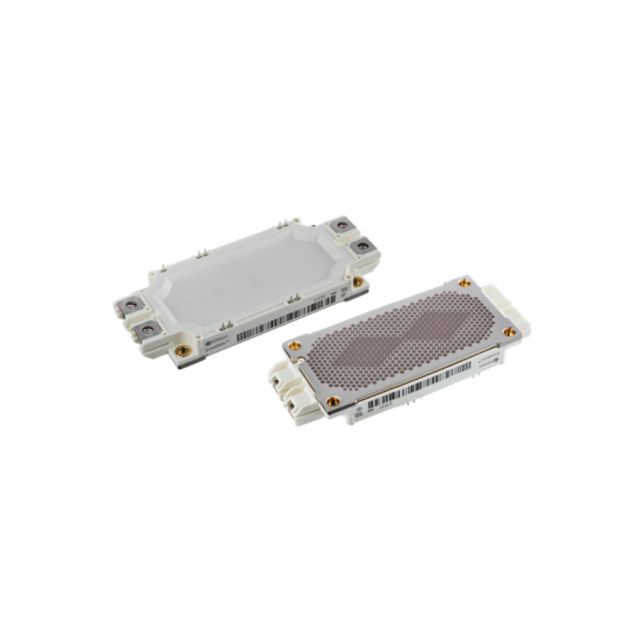

IFF450B12ME4PB11BPSA1
IGBT MOD 1200V 450A 40W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IFF450B12ME4PB
IFF450B12ME4PB11BPSA1 Hakkında
Infineon Technologies tarafından üretilen IFF450B12ME4PB11BPSA1, 1200V/450A kapasitesine sahip Trench Field Stop tipi IGBT modülüdür. Half Bridge konfigürasyonda tasarlanmış bu bileşen, endüstriyel güç elektronik uygulamalarında kullanılır. Maksimum 40W güç dağıtımı yapabilen modül, -40°C ile +150°C arasında çalışma sıcaklığı aralığında stabil performans sunar. Entegre NTC Thermistor ile termal koruma sağlar. Vce(on) değeri 15V gate voltajında 450A akımda 2.1V olarak belirlenmiştir. Chassis mount tipi kasa ile endüstriyel sistemlere uygun tasarlanmıştır. Inverter, konverter ve motor sürücü uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 450 A |
| Current - Collector Cutoff (Max) | 3 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 28 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 40 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 450A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
