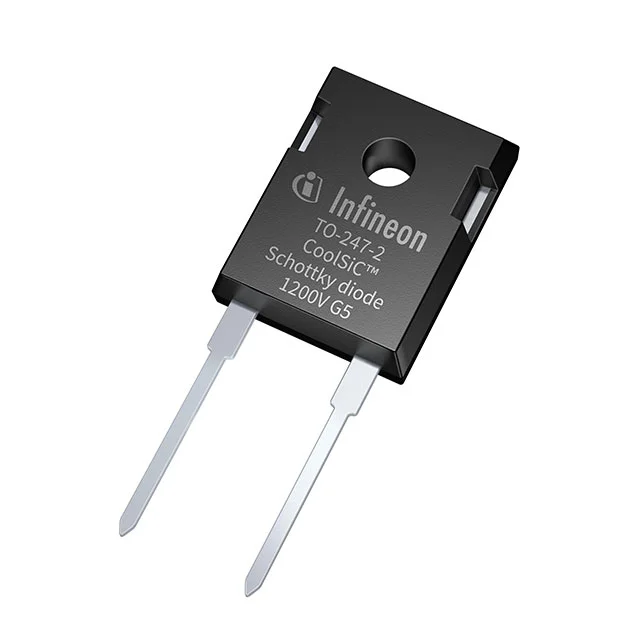

IDWD40G120C5XKSA1
SIC SCHOTTKY 1200V 40A TO247-2
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- IDWD40G120C5
IDWD40G120C5XKSA1 Hakkında
Infineon Technologies IDWD40G120C5XKSA1, Silicon Carbide (SiC) Schottky diyottur. 1200V reverse voltaj ve 40A forward akım kapasitesine sahiptir. TO-247-2 kasa tipinde sunulan bu bileşen, yüksek voltaj uygulamalarında doğrultma görevini üstlenir. 1.65V forward voltage @40A ve sıfır reverse recovery time (trr) özellikleri ile hızlı anahtarlamaya uygundur. -55°C ile +175°C arasında çalışabilir. Güç kaynakları, inverterler, endüstriyel sürücüler ve yenilenebilir enerji sistemlerinde kullanılır. 110A DC ortalama doğrultulmuş akım kapasitesi ve 332µA @1200V ters kaçak akımı özellikleri ile güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2592pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 110A (DC) |
| Current - Reverse Leakage @ Vr | 332 µA @ 1200 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | PG-TO247-2 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.65 V @ 40 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
