Diyotlar - Doğrultucular - Tekil

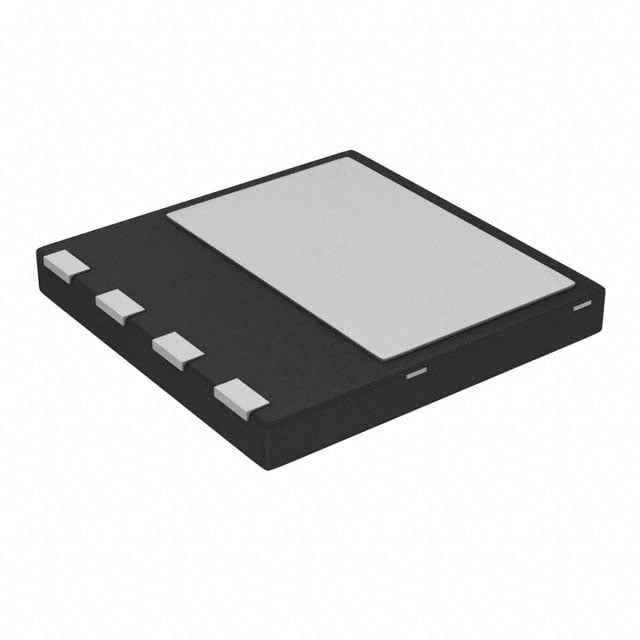

IDL10G65C5XUMA1
DIODE SCHOTTKY 650V 10A VSON-4
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 4-PowerTSFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- IDL10G65C5XUMA1
IDL10G65C5XUMA1 Hakkında
IDL10G65C5XUMA1, Infineon Technologies tarafından üretilen Silicon Carbide (SiC) Schottky diyottur. 650V ters gerilim ve 10A ortalama doğrultulmuş akım kapasitesine sahiptir. 1.7V @ 10A ileri gerilim düşüşü ile düşük kayıp işletme sunar. Reverse recovery time'ı 0ns olup 500mA üzerinde kurtarma süresi yoktur. VSON-4 surface mount paketinde sunulmuştur. -55°C ~ 150°C junction sıcaklık aralığında çalışabilir. Yüksek voltaj uygulamalarında, güç dönüştürme devrelerinde, inverter ve PFC sistemlerinde kullanılmaya uygundur. 300pF @ 1V, 1MHz kapasitansi ve 180µA @ 650V ters kaçak akımı özellikleri taşır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 300pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 10A (DC) |
| Current - Reverse Leakage @ Vr | 180 µA @ 650 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 4-PowerTSFN |
| Part Status | Market |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | PG-VSON-4 |
| Voltage - DC Reverse (Vr) (Max) | 650 V |
| Voltage - Forward (Vf) (Max) @ If | 1.7 V @ 10 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
