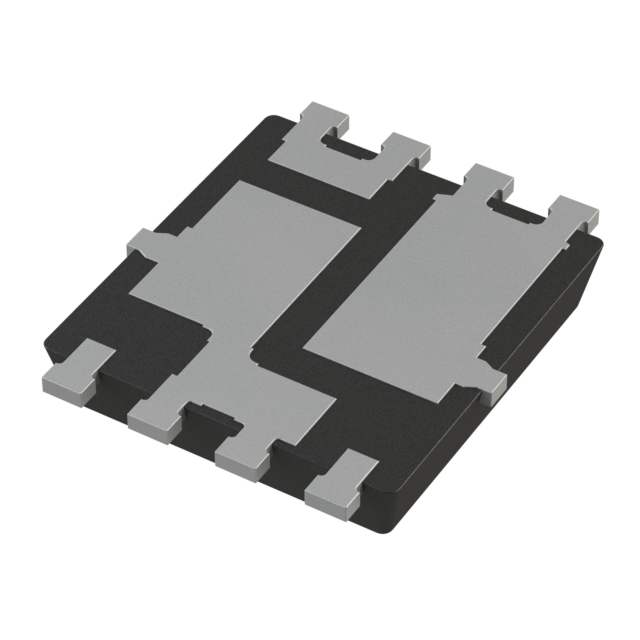

IAUC45N04S6N070HATMA1
IAUC45N04S6N070HATMA1
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- IAUC45N04S6N070HATMA1
IAUC45N04S6N070HATMA1 Hakkında
Infineon Technologies tarafından üretilen IAUC45N04S6N070HATMA1, 2 N-Channel transistörlü Half Bridge yapısında bir FET dizisidir. 40V Drain to Source voltajı ve 45A sürekli Drain akımı kapasitesiyle tasarlanmıştır. 7mOhm'luk düşük RDS(On) değeri ile anahtarlama uygulamalarında verimli çalışma sağlar. Gate Charge değeri 12nC olup, hızlı anahtarlama için uygun özelliktedir. Surface Mount paketi (8-PowerVDFN) ile kompakt tasarımlar için idealdir. -55°C ile 175°C arasında çalışabilen bu bileşen, MOSFET dizi konfigürasyonu sayesinde güç yönetimi ve motor kontrol devreleri gibi uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 45A (Tj) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 12nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 701pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power - Max | 41W (Tc) |
| Rds On (Max) @ Id, Vgs | 7mOhm @ 22A, 10V |
| Supplier Device Package | PG-TDSON-8-57 |
| Vgs(th) (Max) @ Id | 3V @ 9µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
