Transistörler - FET, MOSFET - Diziler

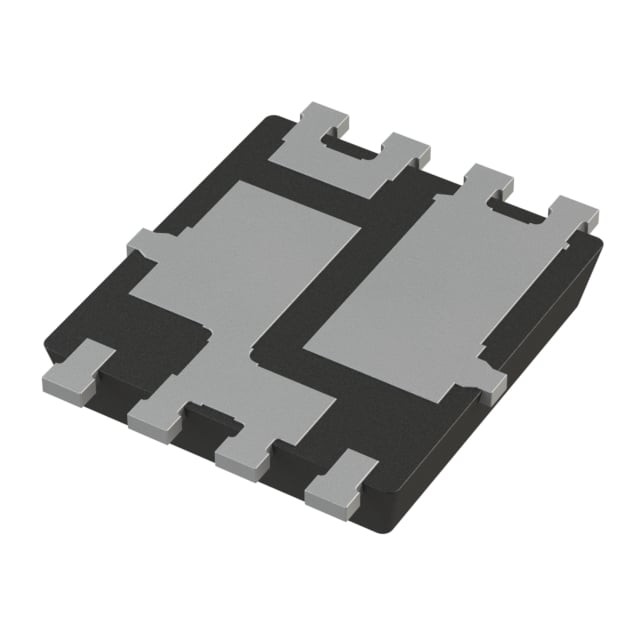

IAUC45N04S6L063HATMA1
IAUC45N04S6L063HATMA1
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- IAUC45N04S6L063HA
IAUC45N04S6L063HATMA1 Hakkında
IAUC45N04S6L063HATMA1, Infineon Technologies tarafından üretilen 2 N-Channel Half Bridge konfigürasyonunda MOSFET dizi komponenttir. 45A sürekli drain akımı kapasitesiyle ve 40V Drain-Source gerilimi derecesiyle güç yönetimi uygulamalarında kullanılır. Logic Level Gate özelliği düşük kontrol geriliminde çalışmasını sağlar. 6.3mOhm RDS(on) değeri ile minimal güç kaybı sunar. Surface Mount 8-PowerVDFN paketinde sunulan bu bileşen, -55°C ile 175°C arasında işletme sıcaklığında stabil performans gösterir. Motor kontrol, güç kaynakları, batarya yönetim sistemleri ve inverter uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 45A (Tj) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 13nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 775pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power - Max | 41W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.3mOhm @ 22A, 10V |
| Supplier Device Package | PG-TDSON-8-57 |
| Vgs(th) (Max) @ Id | 2V @ 9µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
