Diyotlar - Doğrultucular - Tekil

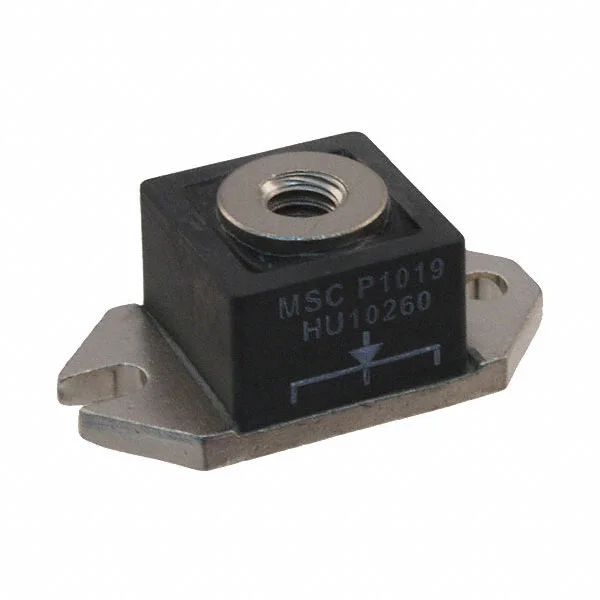

HU10260
DIODE GEN PURP 600V 100A HALFPAK
- Üretici
- Microchip Technology
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- HU10260
HU10260 Hakkında
HU10260, Microchip Technology tarafından üretilen 600V 100A kapasiteli bir genel amaçlı doğrultma diyotudur. HALF-PAK kasa tipi ile chassis mount uygulamalarında kullanılmak üzere tasarlanmıştır. Fast recovery özelliği ile 90 ns reverse recovery time sunarak, anahtarlamalı güç kaynakları, invertörler ve çevirici uygulamalarında düşük anahtarlama kayıpları sağlar. 1.35V @ 100A forward voltage ile yüksek akım uygulamalarında kullanıma uygundur. Komponentin üretimi sonlandırılmış olup, halen stokta bulunan parçalar mevcuttur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 275pF @ 10V, 1Mhz |
| Current - Average Rectified (Io) | 100A |
| Current - Reverse Leakage @ Vr | 50 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | HALF-PAK |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 90 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.35 V @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
