Diyotlar - Doğrultucular - Tekil
HS247200

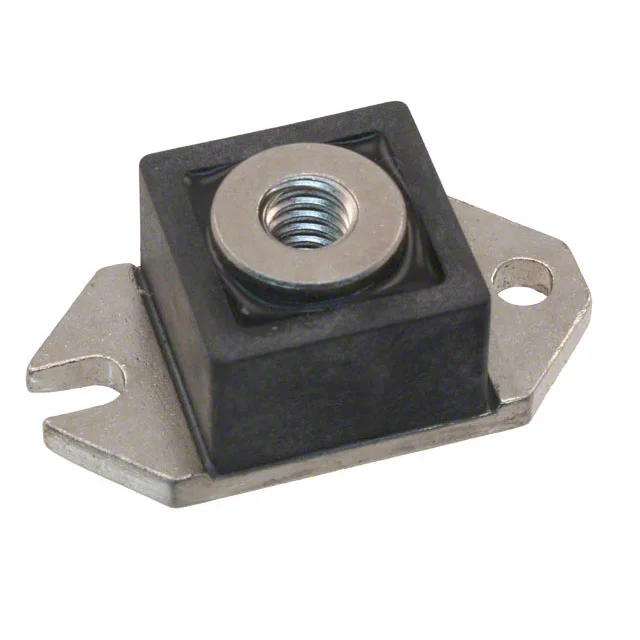

DIODE SCHOTTKY 200V 240A HALFPAK
- Üretici
- Microchip Technology
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- HS247200
HS247200 Hakkında
HS247200, Microchip Technology tarafından üretilen 200V reverse voltaj ve 240A ortalama doğrultulmuş akım kapasitesine sahip Schottky diyotudur. HALF-PAK kasa tipinde chassis mount olarak tasarlanmış bu bileşen, 860 mV forward voltaj düşümü ile yüksek akım uygulamalarında doğrultucu görevini üstlenir. 500ns'den kısa recovery time özelliğinden dolayı hızlı anahtarlama gerekli devrelerde tercih edilir. Güç kaynağı tasarımları, invertör uygulamaları ve yüksek akım doğrultucu devrelerinde kullanılır. 8 mA reverse leakage akımı ve 6000pF kapasitans değerleri dikkat edilmesi gereken teknik parametrelerdir. Bileşen şu anda üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 6000pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 240A |
| Current - Reverse Leakage @ Vr | 8 mA @ 200 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 860 mV @ 240 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
