Diyotlar - Doğrultucular - Tekil
HS247180

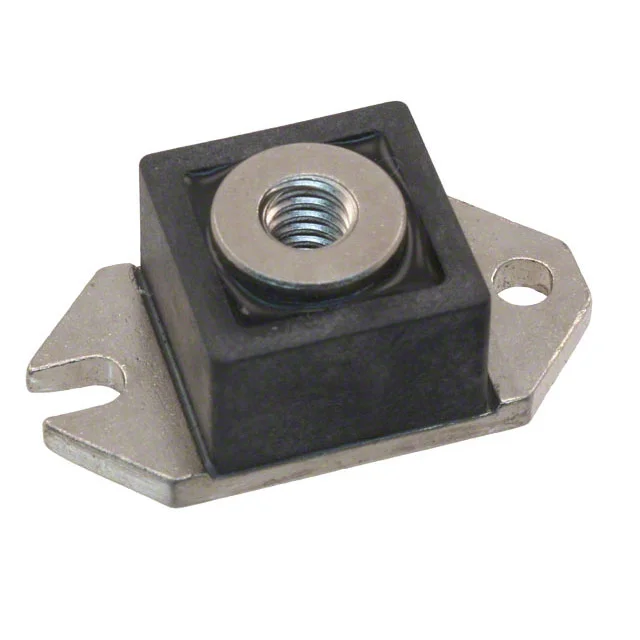

DIODE SCHOTTKY 180V 240A HALFPAK
- Üretici
- Microchip Technology
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- HS247180
HS247180 Hakkında
HS247180, Microchip Technology tarafından üretilen 180V 240A kapasiteli Schottky doğrultucu diyotudur. HALF-PAK chassis mount paketinde sunulan bu bileşen, yüksek akım uygulamalarında hızlı doğrultma işlevi gerçekleştirir. 860 mV forward voltage ile 240A akımda çalışır. Fast recovery özelliği sayesinde 500ns ve daha hızlı anahtarlama sürelerine ulaşır. Reverse leakage akımı 180V'ta 8mA'dır. Genellikle güç kaynakları, invertörler, AC-DC dönüştürücüler ve yüksek akımlı doğrultma devrelerinde kullanılır. Ürün, şu anda üretim sonlandırılmış (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 6000pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 240A |
| Current - Reverse Leakage @ Vr | 8 mA @ 180 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 180 V |
| Voltage - Forward (Vf) (Max) @ If | 860 mV @ 240 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
