Diyotlar - Doğrultucular - Tekil
HS246150

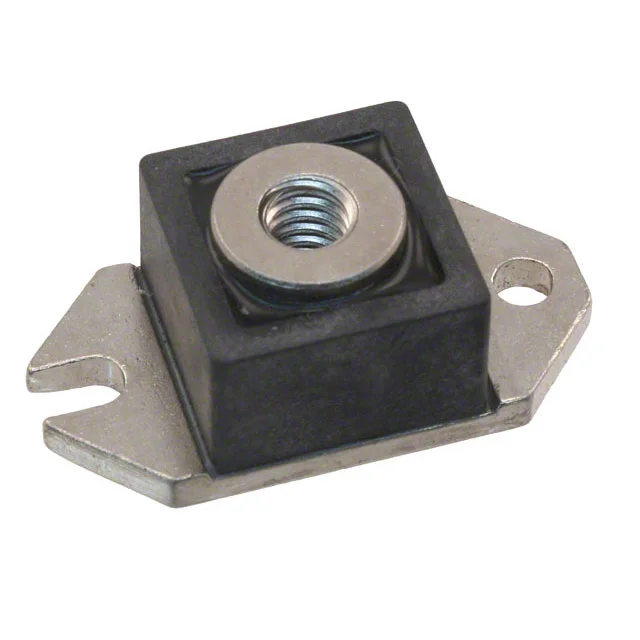

DIODE SCHOTTKY 150V 240A HALFPAK
- Üretici
- Microchip Technology
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- HS246150
HS246150 Hakkında
HS246150, Microchip Technology tarafından üretilen Schottky tipi doğrultucu diyottur. 150V ters voltaj ve 240A ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, yüksek akım uygulamalarında kullanılmak üzere tasarlanmıştır. Hızlı kurtarma özelliği (500ns altında) ile düşük forward voltaj düşümü (860mV @ 240A) sağlayan bu diyot, güç kaynakları, AC/DC konvertörleri, motor sürücüleri ve endüstriyel uygulamalarda yaygın olarak kullanılır. Chassis mount HALF-PAK paket tipi ile güvenli ve kompakt bir entegrasyon sunar. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 6000pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 240A |
| Current - Reverse Leakage @ Vr | 8 mA @ 150 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 150 V |
| Voltage - Forward (Vf) (Max) @ If | 860 mV @ 240 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
