Diyotlar - Doğrultucular - Tekil

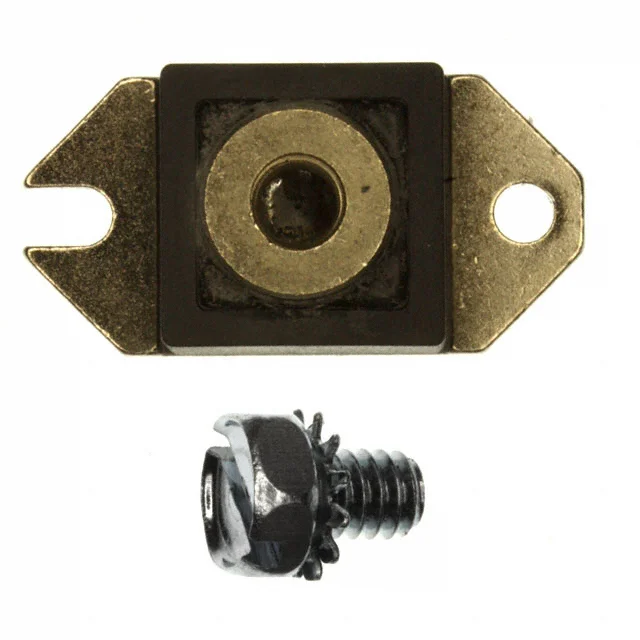

HS24515E3
DIODE SCHOTTKY 15V 240A HALFPAK
- Üretici
- Microchip Technology
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- HS24515E3
HS24515E3 Hakkında
HS24515E3, Microchip Technology tarafından üretilen 15V Schottky doğrultucu diyottur. 240A ortalama doğrultulmuş akım kapasitesi ile yüksek akım uygulamalarında kullanılmaktadır. Fast recovery karakteristiği (≤500ns) sayesinde anahtarlama hızı gereken güç kaynakları, invertörler ve AC/DC dönüştürücülerde tercih edilir. HALF-PAK kasa tipi ile chassis mount kurulumu sağlanır. 370mV forward voltaj düşüşü ve 150mA reverse leakage akımı ile enerji verimliliği sunar. Uygulamalar arasında güç yönetimi, dönüştürücüler ve doğrultma devreleri yer almaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 21700pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 240A |
| Current - Reverse Leakage @ Vr | 150 mA @ 15 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 15 V |
| Voltage - Forward (Vf) (Max) @ If | 370 mV @ 240 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
