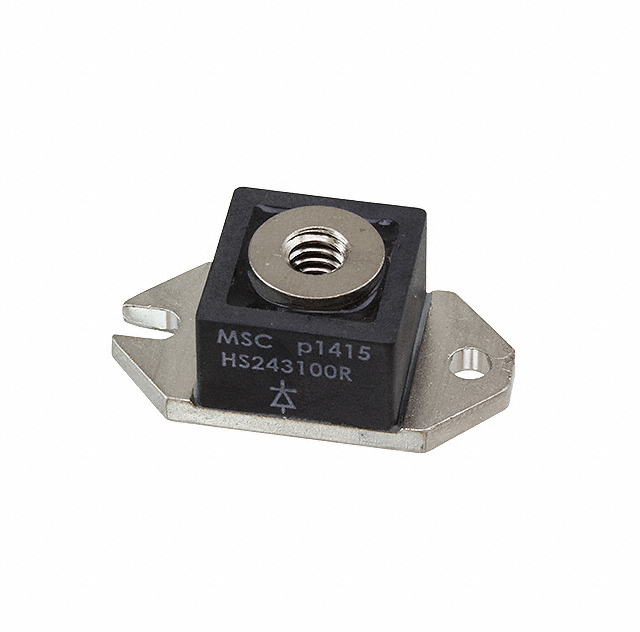

HS243100R
DIODE SCHOTTKY 100V 240A HALFPAK
- Üretici
- Microchip Technology
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- HS243100R
HS243100R Hakkında
HS243100R, Microchip Technology tarafından üretilen 100V/240A kapasiteli Schottky doğrultma diyodudur. HALF-PAK şasiye monte kasa ile sunulan bu bileşen, yüksek akım uygulamalarında düşük forward voltage düşüşü sağlamak için tasarlanmıştır. 860mV forward voltage @ 240A nominal çalışma koşullarında hızlı recovery karakteristiği (≤500ns) ile güç kaynakları, invertör devreleri, AC/DC konverterler ve endüstriyel doğrultma uygulamalarında kullanılır. 8mA reverse leakage @ 100V ile kendi kendine boşalmayı minimize eder. Düşük kapasite değeri (6400pF @ 5V) ise yüksek frekans uygulamalarında tercih edilmesini sağlar. Not: Bu ürün üretimi sonlandırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 6400pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 240A |
| Current - Reverse Leakage @ Vr | 8 mA @ 100 V |
| Diode Type | Schottky, Reverse Polarity |
| Mounting Type | Chassis Mount |
| Package / Case | HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 860 mV @ 240 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
