Diyotlar - Doğrultucular - Tekil
HS243100

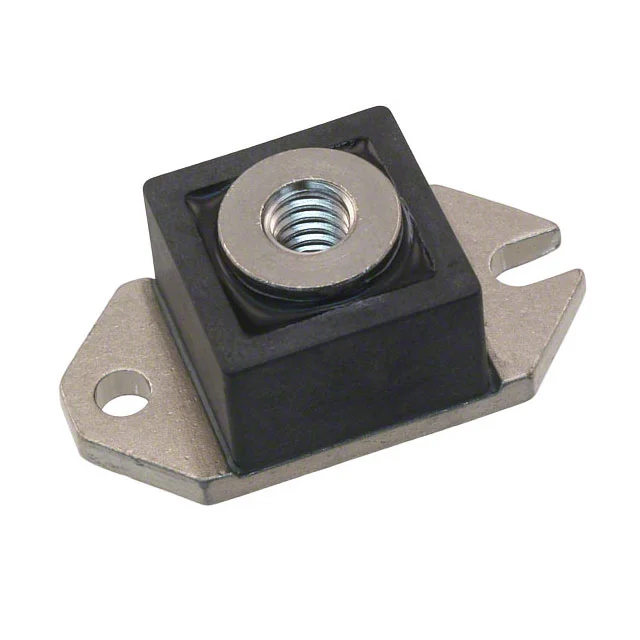

DIODE SCHOTTKY 100V 240A HALFPAK
- Üretici
- Microchip Technology
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- HS243100
HS243100 Hakkında
HS243100, Microchip Technology tarafından üretilen 100V 240A kapasiteli Schottky doğrultucu diyottur. Chassis mount HALF-PAK paketinde sunulan bu bileşen, 860mV forward voltaj düşüşü ve 500ns altında recovery time özelliğine sahiptir. Ters akım kaçağı 100V'ta maksimum 8mA düzeyindedir. 6400pF'lik kapasitans değeri 5V'ta 1MHz'de ölçülmüştür. Schottky tipi diyot olması sayesinde düşük forward voltaj ve hızlı anahtarlama özelliği ile güç kaynağı uygulamalarında, DC/DC dönüştürücülerde ve yüksek akım gerektiren doğrultma devrelerinde kullanılır. Hızlı recovery karakteristiği anahtarlama kayıplarını minimize ederek verimliliği artırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 6400pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 240A |
| Current - Reverse Leakage @ Vr | 8 mA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 860 mV @ 240 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
