Diyotlar - Doğrultucular - Tekil
HS24045

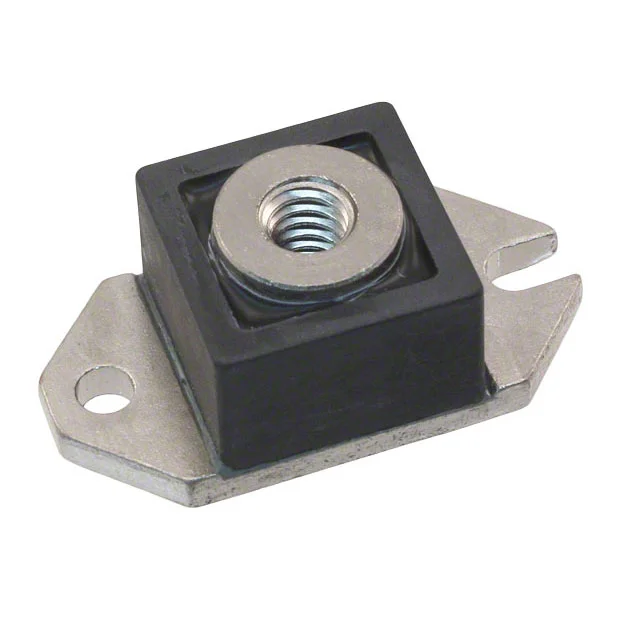

DIODE SCHOTTKY 45V 240A HALFPAK
- Üretici
- Microchip Technology
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- HS24045
HS24045 Hakkında
HS24045, Microchip Technology tarafından üretilen 45V 240A kapasiteli Schottky diyottur. HALF-PAK kasa tipi ile chassis montaj uygulamalarında kullanılır. Fast recovery özelliği ile 500ns'den daha hızlı anahtarlama sağlar. 240A ortalama doğrultulmuş akım ve 550mV forward voltaj özelliğine sahiptir. Ters akış sızıntısı 45V'de 12mA olarak belirlenmiştir. Düşük forward voltaj düşüşü sayesinde güç kaybını minimuma indiren uygulamalar, power supply devreler ve yüksek akım doğrultucu uygulamalarında tercih edilir. 1MHz'de 10500pF kapasitans değerine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 10500pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 240A |
| Current - Reverse Leakage @ Vr | 12 mA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 240 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
