HS24040R

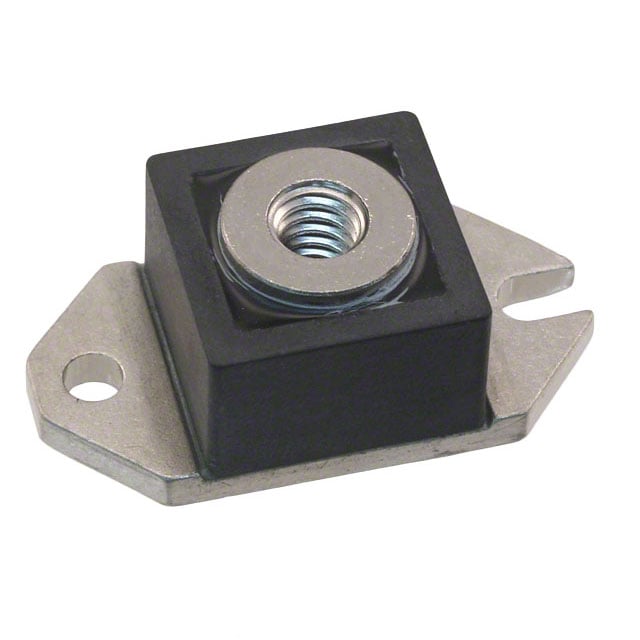

DIODE SCHOTTKY 40V 240A HALFPAK
- Üretici
- Microchip Technology
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- HS24040R
HS24040R Hakkında
HS24040R, Microchip Technology tarafından üretilen 40V 240A kapasiteli Schottky doğrultucu diyottur. HALF-PAK chassis mount paketlemesi ile yüksek akım uygulamalarında kullanılır. Ters kutuplama koruması sağlayan bu bileşen, 550mV ileri gerilim düşümü ile ve 500ns'den daha kısa iyileşme süresi ile hızlı anahtarlama uygulamalarında tercih edilir. Güç elektronikleri, AC/DC konvertörleri, endüstriyel sürücü devreleri ve yüksek akım doğrultma uygulamalarında yaygın olarak kullanılmaktadır. Bileşen obsolete durumda olup, mevcut stoklar üzerinde tedarik edilebilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 10500pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 240A |
| Current - Reverse Leakage @ Vr | 12 mA @ 40 V |
| Diode Type | Schottky, Reverse Polarity |
| Mounting Type | Chassis Mount |
| Package / Case | HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 240 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
