Diyotlar - Doğrultucular - Tekil
HS24040

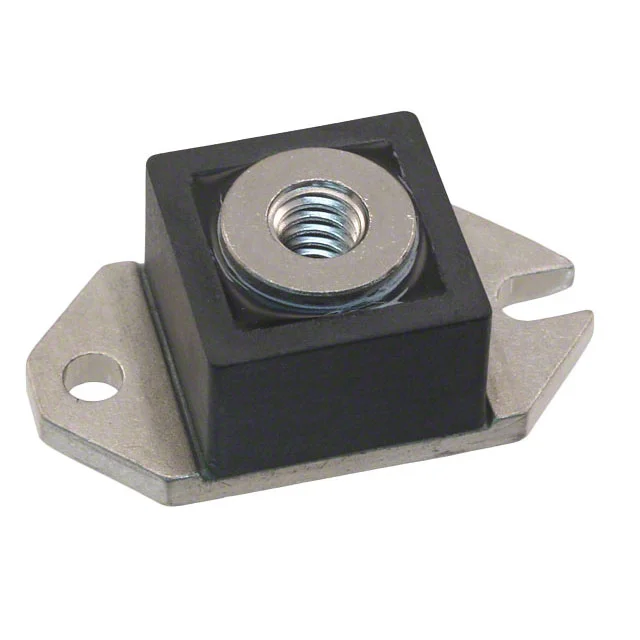

DIODE SCHOTTKY 40V 240A HALFPAK
- Üretici
- Microchip Technology
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- HS24040
HS24040 Hakkında
HS24040, Microchip Technology tarafından üretilen 40V 240A kapasiteli Schottky doğrultucu diyotudur. HALF-PAK chassis mount pakette sunulan bu bileşen, yüksek akım uygulamalarında kullanılmak üzere tasarlanmıştır. 550 mV forward voltaj ve ≤500ns fast recovery hızı ile güç kaynakları, invertörler, DC-DC dönüştürücüler ve ağır yük doğrultma uygulamalarında tercih edilir. 12 mA reverse leakage akımı ve 10500pF kapasitans değerleri ile verimli anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 10500pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 240A |
| Current - Reverse Leakage @ Vr | 12 mA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 240 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
