Diyotlar - Doğrultucular - Tekil
HS183100

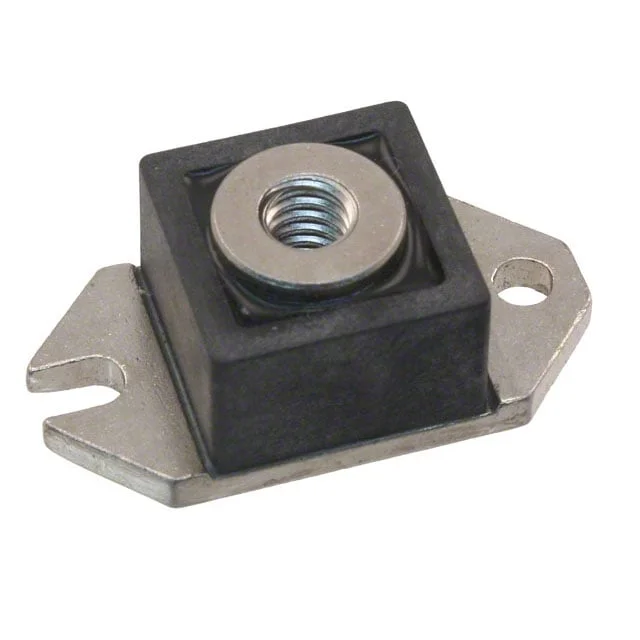

DIODE SCHOTTKY 100V 180A HALFPAK
- Üretici
- Microchip Technology
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- HS183100
HS183100 Hakkında
HS183100, Microchip Technology tarafından üretilen Schottky diyot, yüksek akım doğrultma uygulamaları için tasarlanmıştır. 180A ortalama doğrultulmuş akım kapasitesi ve 100V maksimum ters voltaj ile, güç kaynakları, DC-DC dönüştürücüler ve oto endüstrisi uygulamalarında kullanılır. Fast recovery özelliği (<500ns) ile hızlı anahtarlama uygulamalarında ön plana çıkar. HALF-PAK kasa tipi, şasi montajı için uygun, düşük termal direnç sağlar. 910mV ileri voltaj düşüşü ve 5mA ters kaçak akımı (100V'de) teknik spesifikasyonlarıdır. Lütfen dikkat: bu bileşen Obsolete (üretimi durdurulmuş) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 4800pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 180A |
| Current - Reverse Leakage @ Vr | 5 mA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 910 mV @ 180 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
