Diyotlar - Doğrultucular - Tekil
HS18230

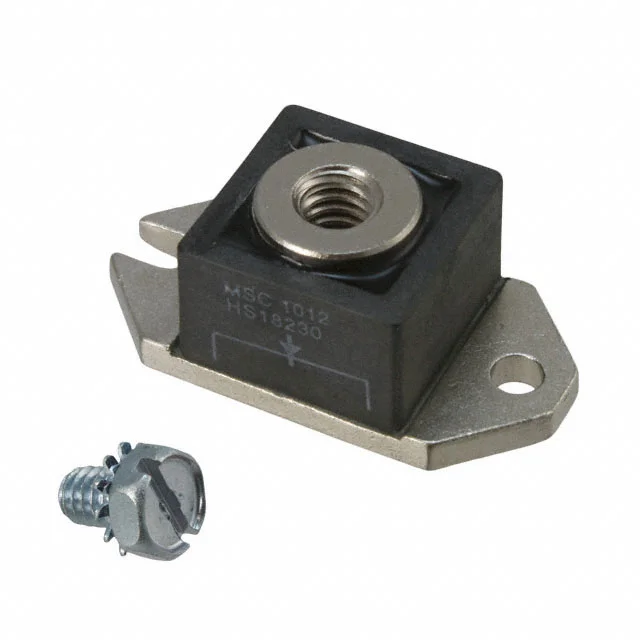

DIODE SCHOTTKY 30V 180A HALFPAK
- Üretici
- Microchip Technology
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- HS18230
HS18230 Hakkında
HS18230, Microchip Technology tarafından üretilen 30V rated Schottky doğrultma diyotudur. 180A ortalama düzeltilmiş akım kapasitesine sahip bu bileşen, yüksek akım uygulamalarında kullanılır. HALF-PAK chassis mount paketinde sunulan komponentin 550mV forward voltajı ve 500ns'den küçük recovery zamanı vardır. 10mA ters sızıntı akımı ile düşük kaçak özelliği gösterir. Güç kaynakları, inverter devreleri ve yüksek akım anahtarlama uygulamalarında tercih edilir. Not: Bu ürün obsolete (üretimi durdurulmuş) konumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 7000pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 180A |
| Current - Reverse Leakage @ Vr | 10 mA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 180 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
