Diyotlar - Doğrultucular - Tekil

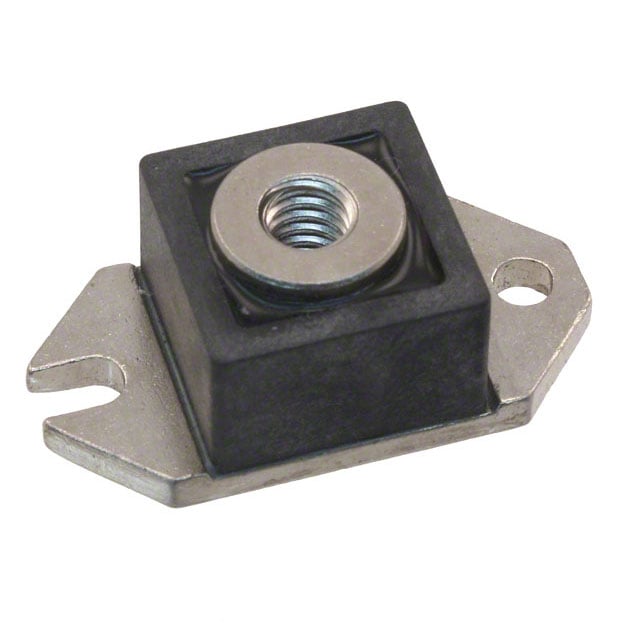

HS18145R
DIODE SCHOTTKY 45V 180A HALFPAK
- Üretici
- Microchip Technology
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- HS18145R
HS18145R Hakkında
HS18145R, Microchip Technology tarafından üretilen Schottky rectifier diyotudur. 45V ters voltaj ve 180A ortalama doğrultulmuş akım kapasitesi ile yüksek akım uygulamalarında kullanılmak üzere tasarlanmıştır. 700mV forward voltaj düşüşü ve fast recovery karakteristiği (<500ns) sayesinde anahtarlama güç kaynakları, DC/DC konvertörleri ve yüksek frekanslı doğrultma devreleri gibi uygulamalarda tercih edilir. HALF-PAK paketlemesi ile kasa montajı yapılabilen bu bileşen, düşük sıcaklık katsayısına ve minimum sızıntı akımına (4mA @ 45V) sahiptir. Kullanımdan kaldırılmış (Obsolete) parça olup, stok kontrol önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 7500pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 180A |
| Current - Reverse Leakage @ Vr | 4 mA @ 45 V |
| Diode Type | Schottky, Reverse Polarity |
| Mounting Type | Chassis Mount |
| Package / Case | HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 700 mV @ 180 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
