HS18145

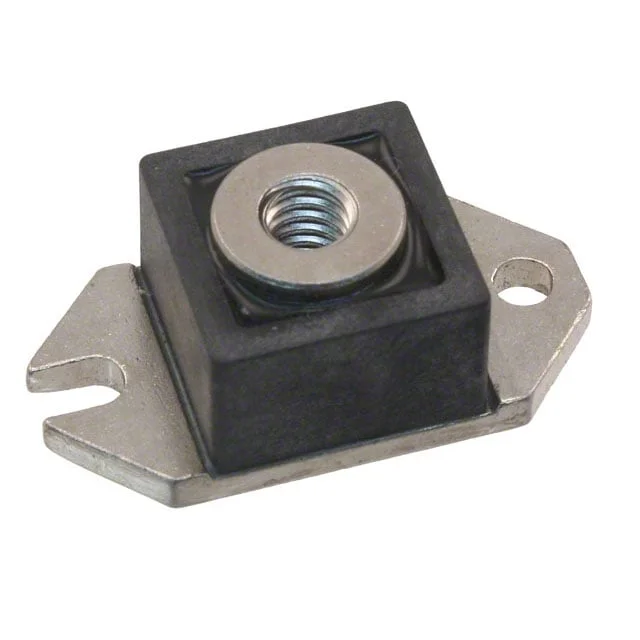

DIODE SCHOTTKY 45V 180A HALFPAK
- Üretici
- Microchip Technology
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- HS18145
HS18145 Hakkında
HS18145, Microchip Technology tarafından üretilen Schottky tipteki bir güç doğrultucu diyotudur. 45V ters gerilim ve 180A ortalama doğrultulmuş akım kapasitesine sahiptir. HALF-PAK kasa tipinde Chassis Mount şeklinde monte edilir. Fast Recovery karakteristiğine (≤500ns) sahip olup, 700mV maksimum forward voltaj ile düşük kayıplar sağlar. Ters sızıntı akımı 45V'da 4mA'dir. Yüksek akım uygulamalarında, anahtarlama güç kaynakları, invertörler ve doğrultucu devrelerde kullanılmaya uygun tasarlanmıştır. Düşük forward voltage drop nedeniyle ısıl yönetim gereksinimlerini azaltır. Bileşen halen üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 7500pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 180A |
| Current - Reverse Leakage @ Vr | 4 mA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 700 mV @ 180 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
