HS18140

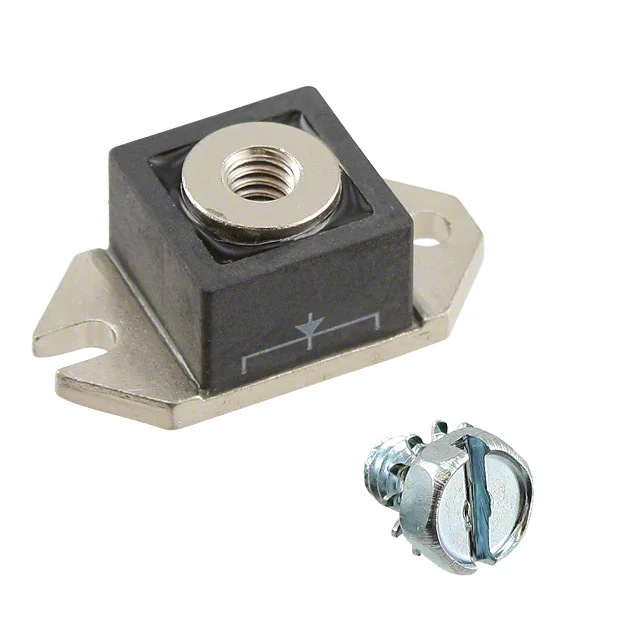

DIODE SCHOTTKY 40V 180A HALFPAK
- Üretici
- Microchip Technology
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- HS18140
HS18140 Hakkında
HS18140, Microchip Technology tarafından üretilen Schottky diyot olup, yüksek akım doğrultma uygulamaları için tasarlanmıştır. 40V ters gerilimdeki maksimum 180A ortalama doğrulama akımı ile hızlı anahtarlama gerektiren endüstriyel ve güç elektronik devrelerde kullanılır. Fast Recovery özelliği (≤500ns) sayesinde, DC-DC dönüştürücüler, inverterler ve diğer switching mode güç kaynakları (SMPS) uygulamalarında tercih edilir. HALF-PAK kasa tipi ile şasi montajı destekler. 700mV forward voltage karakteristiği ile düşük enerji kaybı sağlar. Bileşen şu anda discontinued (kullanım dışı) olup, yeni tasarımlarda alternatif çözümler değerlendirilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 7500pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 180A |
| Current - Reverse Leakage @ Vr | 4 mA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 700 mV @ 180 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
