Diyotlar - Doğrultucular - Tekil
HS123100

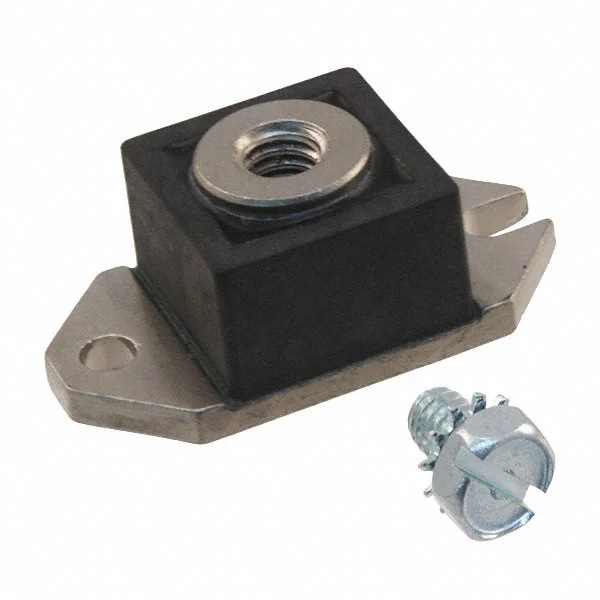

DIODE SCHOTTKY 100V 120A HALFPAK
- Üretici
- Microchip Technology
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- HS123100
HS123100 Hakkında
HS123100, Microchip Technology tarafından üretilen 100V Schottky doğrultma diyotudur. 120A ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, HALF-PAK chassis mount kasa tipinde gelmektedir. 910mV maksimum ileri gerilim düşüşü ve 3mA maksimum ters sızıntı akımı özellikleri ile düşük kayıp uygulamalar için uygundur. 500ns altında fast recovery özelliği sayesinde yüksek frekans anahtarlama devrelerinde kullanılabilir. Güç kaynakları, invertörler, motor sürücüleri ve endüstriyel doğrultma uygulamalarında yer alır. HS123100 bileşeni güncel üretimde olmayıp obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3000pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 120A |
| Current - Reverse Leakage @ Vr | 3 mA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 910 mV @ 120 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
