Diyotlar - Doğrultucular - Tekil
HS12045

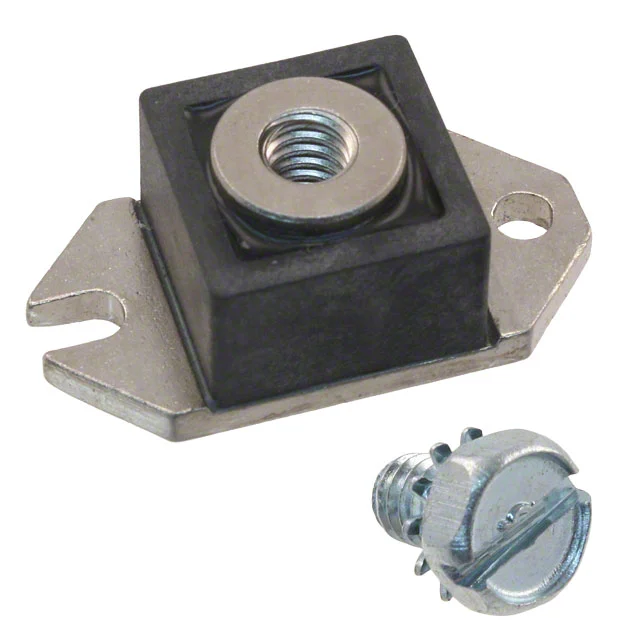

DIODE SCHOTTKY 45V 120A HALFPAK
- Üretici
- Microchip Technology
- Paket/Kılıf
- HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- HS12045
HS12045 Hakkında
HS12045, Microchip Technology tarafından üretilen 45V, 120A kapasiteli Schottky doğrultucu diyottur. HALF-PAK kasa tipinde chassis mount olarak tasarlanmış bu bileşen, 550 mV maksimum forward gerilim ile çalışır. Fast recovery özelliğine sahip diyot, 500ns'den düşük recovery süresi sağlar. 5 mA reverse leakage akımı ve 5500 pF kapasitans değerleri ile yüksek frekans uygulamalarında kullanılabilir. Güç kaynakları, AC-DC dönüştürücüler, motor sürücüleri ve endüstriyel elektrik uygulamalarında kullanılmak üzere tasarlanmıştır. Not: Bu ürün obsolete (üretimi durdurulmuş) konumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 5500pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 120A |
| Current - Reverse Leakage @ Vr | 5 mA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | HALF-PAK |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 120 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
