RF Diyotlar

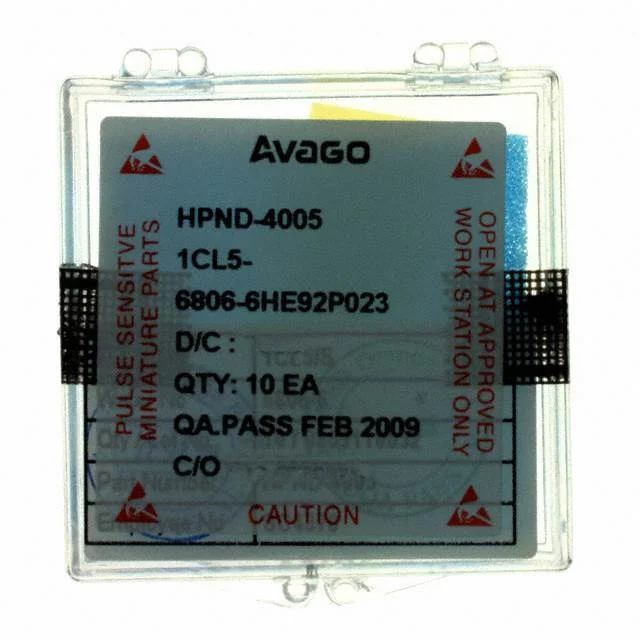

HPND-4005
RF DIODE PIN 120V 250MW
- Üretici
- Broadcom
- Paket/Kılıf
- 2-SMD
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- HPND-4005
HPND-4005 Hakkında
HPND-4005, Broadcom tarafından üretilen RF PIN diyotudur. Bu bileşen, yüksek frekans uygulamalarında anahtarlama ve hızlı yanıt gerektiren alanlarda kullanılır. 120V maksimum ters gerilim ve 250mW güç dağılımı kapasitesiyle tasarlanmıştır. 0.02pF düşük kapasitansi sayesinde yüksek frekans performansı sağlar. 6.5Ohm direnç değeri, 20mA akımda 100MHz frekansında ölçülmüştür. -65°C ile 175°C arasında çalışabilir. 2-SMD Beam Lead paket tasarımıyla yoğun entegre devrelerde kullanıma uygundur. Telekomünikasyon, RF anahtarlama devreleri ve sinyal işleme uygulamalarında tercih edilir. Bileşen üretimden kaldırılmış (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.02pF @ 10V, 10GHz |
| Diode Type | PIN - Single |
| Operating Temperature | -65°C ~ 175°C (TJ) |
| Package / Case | 2-SMD, Beam Lead |
| Part Status | Obsolete |
| Power Dissipation (Max) | 250 mW |
| Resistance @ If, F | 6.5Ohm @ 20mA, 100MHz |
| Voltage - Peak Reverse (Max) | 120V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
