Transistörler - FET, MOSFET - Diziler

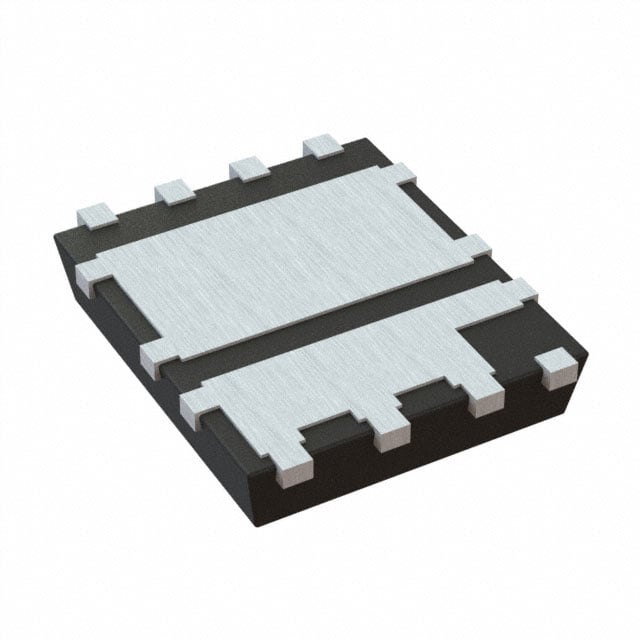

HP8S36TB
30V NCH+NCH MIDDLE POWER MOSFET,
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- HP8S36TB
HP8S36TB Hakkında
HP8S36TB, ROHM Semiconductor tarafından üretilen dual N-channel MOSFET dizisi olup half-bridge konfigürasyonunda çalışır. 30V drain-source voltajı ile tasarlanan bu bileşen, 80A'ye kadar sürekli drain akımı sağlayabilir. 2.4mΩ on-resistance (10V, 32A koşullarında) ile düşük enerji kaybı sunar. 8-pin PowerTDFN paket tipinde surface mount olarak monte edilir. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) sayesinde endüstriyel uygulamalarda, motor kontrol, güç yönetimi, DC-DC dönüştürücüler ve anahtarlama devreleri gibi alanlarda kullanılır. 29W maksimum güç kapasitesi ve 47nC gate charge değeri ile hızlı anahtarlama ve verimli çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 27A, 80A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 47nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 6100pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 29W |
| Rds On (Max) @ Id, Vgs | 2.4mOhm @ 32A, 10V |
| Supplier Device Package | 8-HSOP |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
