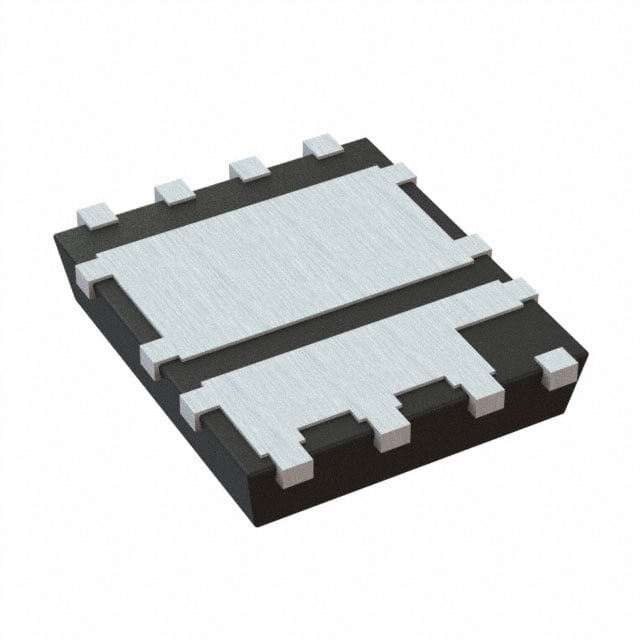

HP8K24TB
HP8K24 IS THE HIGH RELIABILITY T
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- HP8K24
HP8K24TB Hakkında
HP8K24TB, ROHM Semiconductor tarafından üretilen yüksek güvenilirlik standartında dual N-Channel MOSFET transistör dizisidir. 30V Drain-Source gerilim rating'i ve 80A (Tc) maksimum drain akımı ile güç uygulamalarında kullanılmaya uygundur. 8-PowerTDFN SMD paketi ve düşük on-resistance (3mOhm @ 26A) özellikleri sayesinde anahtarlama devrelerinde, motor kontrol uygulamalarında, güç dönüştürücülerinde ve yüksek akımlı anahtarlama sistemlerinde tercih edilir. 150°C maksimum junction sıcaklığında çalışabilen bu bileşen, 3W maksimum güç dissipasyonu kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A (Ta), 27A (Tc), 26A (Ta), 80A (Tc) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 10nC @ 10V, 36nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 590pF @ 15V, 2410pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 3W (Ta) |
| Rds On (Max) @ Id, Vgs | 8.8mOhm @ 15A, 10V, 3mOhm @ 26A, 10V |
| Supplier Device Package | 8-HSOP |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
