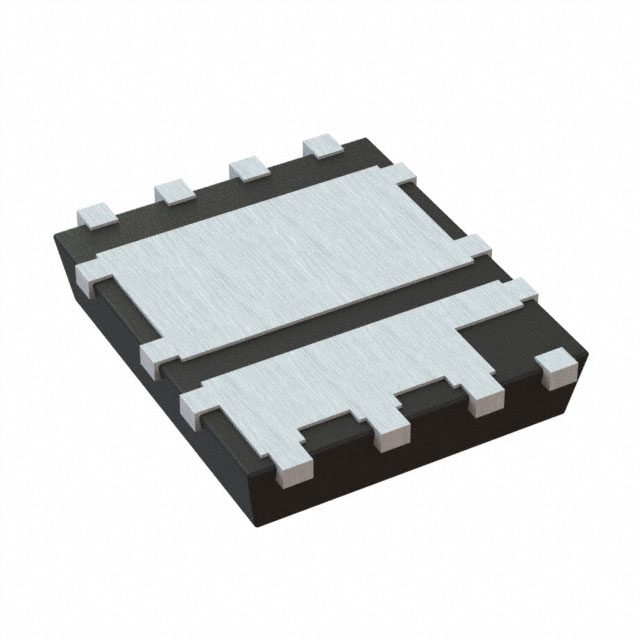

HP8K22TB
30V NCH+NCH MID POWER MOSFET
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- HP8K22TB
HP8K22TB Hakkında
HP8K22TB, ROHM Semiconductor tarafından üretilen dual N-channel MOSFET dizisidir. Half-bridge konfigürasyonunda tasarlanan bu bileşen, 30V drain-source gerilimi ve 27A/57A sürekli drenaj akımı kapasitesine sahiptir. 4.6mOhm (10V, 20A) düşük on-resistance değeri ile verimli anahtarlama uygulamalarında kullanılır. -55°C ile 150°C arasında çalışabilen bu mid-power MOSFET, motor kontrol, DC-DC dönüştürücüler, güç yönetimi ve endüstriyel anahtarlama devrelerinde yaygın olarak kullanılmaktadır. Surface mount 8-PowerTDFN paketinde sunulan HP8K22TB, kompakt tasarımlar ve yüksek yoğunluklu PCB uygulamaları için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 27A, 57A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 16.8nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1080pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 25W |
| Rds On (Max) @ Id, Vgs | 4.6mOhm @ 20A, 10V |
| Supplier Device Package | 8-HSOP |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
