Transistörler - Bipolar (BJT) - Diziler

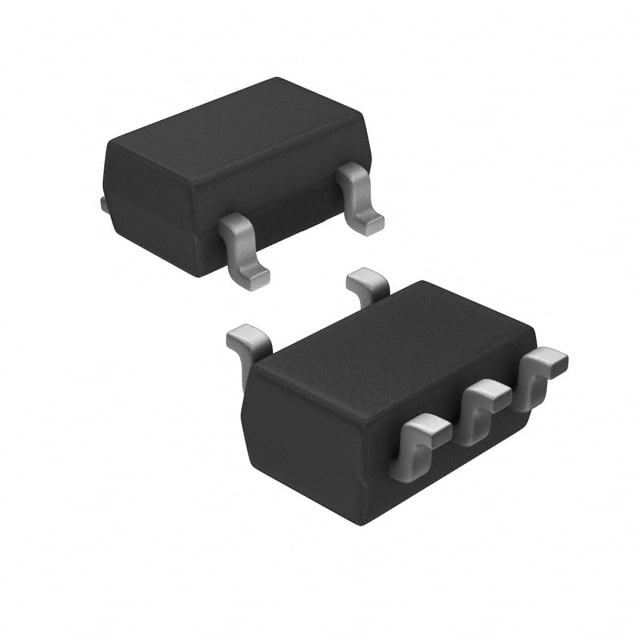

HN4C51J(TE85L,F)
TRANS 2NPN 120V 0.1A SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- HN4C51J
HN4C51J(TE85L,F) Hakkında
HN4C51J(TE85L,F), Toshiba tarafından üretilen dual NPN transistör dizisidir. SMV paketinde sunulan bu komponent, 120V maksimum collector-emitter breakdown voltajı ile orta düzey gerilim uygulamalarında kullanılır. 100mA maksimum collector akımı ve 200 (min) DC current gain (hFE) değerleri, sinyal amplifikasyonu ve anahtarlama devrelerinde çalışılmasını sağlar. 100MHz transition frequency ile RF ve yüksek hızlı uygulamalara uygundur. SC-74A (SOT-753) yüzey montaj paketi, kompakt tasarımlar için ideal çözüm sunar. 300mW maksimum güç yayılımı kapasitesi bulunan bileşen, düşük sinyal işleme, ses amplifikatörleri ve genel amaçlı anahtarlama uygulamalarında tercih edilir. -40°C ile +150°C arasında stabil çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 2mA, 6V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Supplier Device Package | SMV |
| Transistor Type | 2 NPN (Dual) Common Base |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 120V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
