Transistörler - Bipolar (BJT) - Diziler
HN4B04J(TE85L,F)
TRANS NPN/PNP 30V 0.5A SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- HN4B04J
HN4B04J(TE85L,F) Hakkında

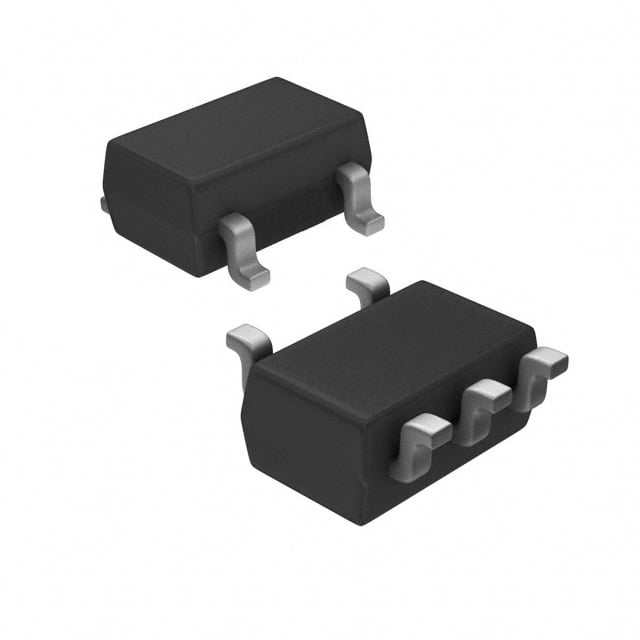

HN4B04J(TE85L,F), Toshiba tarafından üretilen NPN/PNP transistör dizisi bileşenidir. SC-74A (SOT-753) SMD pakette sunulan bu komponent, 30V kollektör-emitter gerilimi, 500mA maksimum kollektör akımı ve 200MHz geçiş frekansı özelliklerine sahiptir. 70 minimum DC akım kazancı (hFE), 250mV saturasyon gerilimi ve 300mW maksimum güç yayılımı desteği ile charakterize edilir. Amplifikasyon ve anahtarlama uygulamalarında, düşük seviye sinyal işlemesi, ses frekansı devreleri, tuning ve frekans kontrol sistemleri ile endüstriyel kontrol uygulamalarında kullanılır. 150°C işletme sıcaklığına kadar çalışabilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 100mA, 1V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Obsolete |
| Power - Max | 300mW |
| Supplier Device Package | SMV |
| Transistor Type | NPN, PNP |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 10mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
