Transistörler - Bipolar (BJT) - Diziler

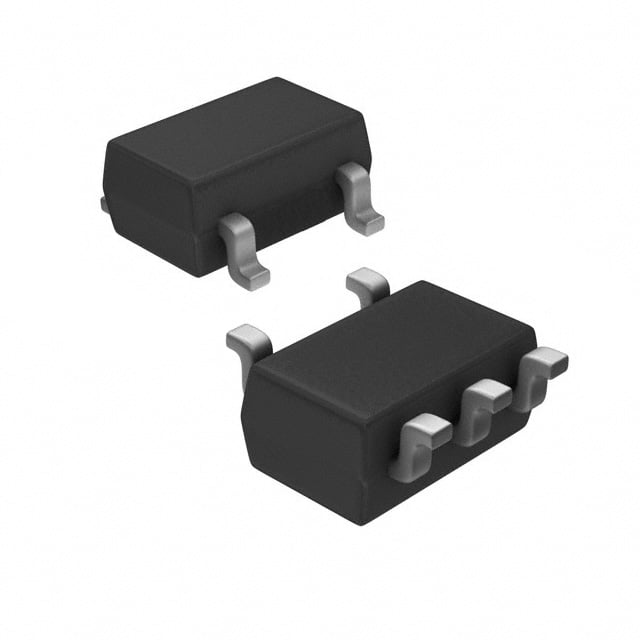

HN4A51JTE85LF
TRANS 2PNP 120V 0.1A SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- HN4A51JTE85LF
HN4A51JTE85LF Hakkında
HN4A51JTE85LF, Toshiba tarafından üretilen çift PNP transistör (dual PNP) dizisidir. Surface mount SC-74A (SOT-753) paketinde sunulan bu komponent, 120V collector-emitter breakdown voltajı ve 100mA maksimum collector akımı ile çalışır. 300mW güç kapasitesine sahip olan komponent, 100MHz transition frequency'si ile RF ve yüksek hızlı uygulamalarda kullanılabilir. 200 minimum DC current gain (hFE) değeri ile genel amplifikasyon uygulamalarında, anahtarlama devreleri, sinyal işleme ve endüstriyel elektronik tasarımlarında tercih edilir. 150°C çalışma sıcaklığı ile geniş sıcaklık aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 2mA, 6V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Supplier Device Package | SMV |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 120V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
