Transistörler - Bipolar (BJT) - Diziler

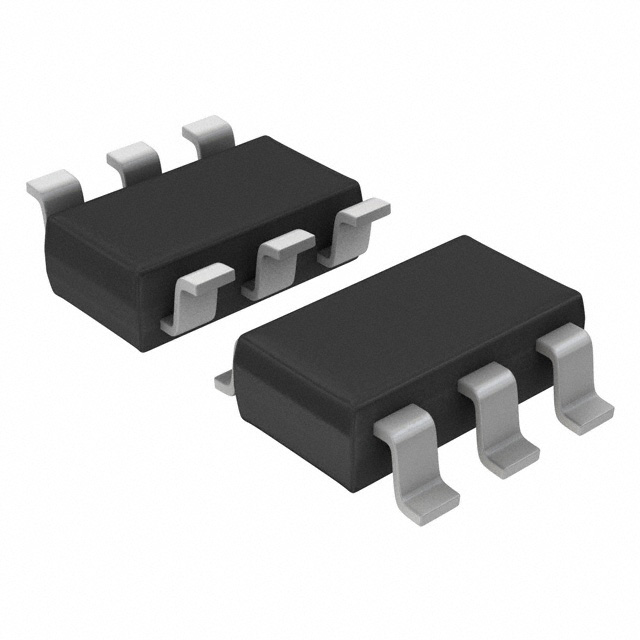

HN3C51F-GR(TE85L,F
TRANS 2NPN 120V 0.1A SM6
- Paket/Kılıf
- SC-74
- Seri / Aile Numarası
- HN3C51F
HN3C51F-GR(TE85L,F Hakkında
HN3C51F-GR, Toshiba tarafından üretilen dual NPN transistör dizisidir. SC-74 (SOT-457) yüzey montaj paketinde sunulan bu komponent, tek bir kılıf içerisinde iki adet NPN transistörü barındırır. 120V maksimum Vce değeri ve 100mA maksimum kolektör akımı ile düşük sinyal uygulamalarında kullanılmaya uygundur. 200 minimum hFE değeri ve 100MHz geçiş frekansı sayesinde anahtarlama ve amplifikasyon işlemlerinde etkindir. 300mW maksimum güç tüketimi ile sınırlı enerji kaynakları gerektiren devrelerde tercih edilebilir. Tüketici elektronikleri, ses amplifikasyonu, lojik devre uygulamaları ve genel sinyal işleme alanlarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 2mA, 6V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-74, SOT-457 |
| Part Status | Obsolete |
| Power - Max | 300mW |
| Supplier Device Package | SM6 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 120V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
