Transistörler - Bipolar (BJT) - Diziler

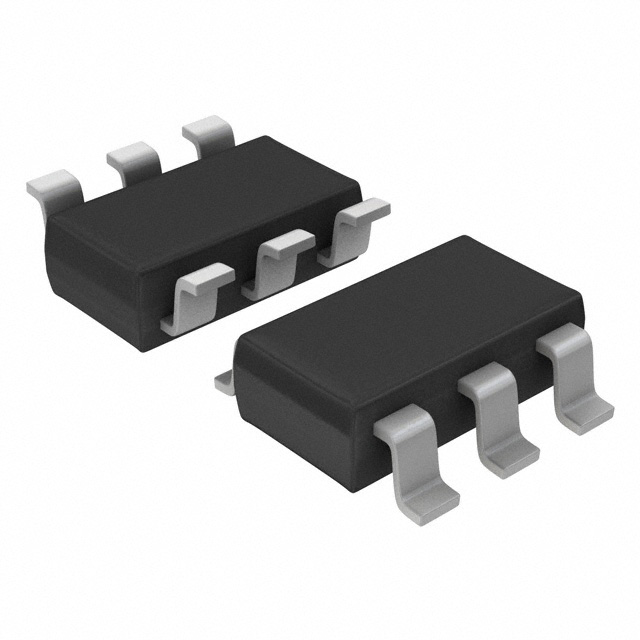

HN3C51F-BL(TE85L,F
TRANS 2NPN 120V 0.1A SM6
- Paket/Kılıf
- SC-74
- Seri / Aile Numarası
- HN3C51F
HN3C51F-BL(TE85L,F Hakkında
HN3C51F-BL(TE85L,F, Toshiba tarafından üretilen dual NPN transistör dizisidir. SC-74 (SOT-457) yüzey montajı paketi içinde iki adet NPN transistör barındırır. Maksimum 120V kolektör-emitter breakdown voltajı ve 100mA kolektör akımı kapasitesi ile orta güç uygulamalarında kullanılır. 300mW maksimum güç dağılımı, 100MHz transition frekansı ve 350 minimum DC akım kazancı (hFE) özellikleri taşır. 6V/2mA'de ölçülen karakteristik değerleri ile sinyal anahtarlama, ses frekansı amplifikasyon ve genel amaçlı dijital devre uygulamalarında yer alır. Maximum 300mV doyum voltajı (1mA/10mA) ile düşük seviyede sinyal işleme gereken tasarımlara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 350 @ 2mA, 6V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-74, SOT-457 |
| Part Status | Obsolete |
| Power - Max | 300mW |
| Supplier Device Package | SM6 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 120V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
