Transistörler - Bipolar (BJT) - Diziler

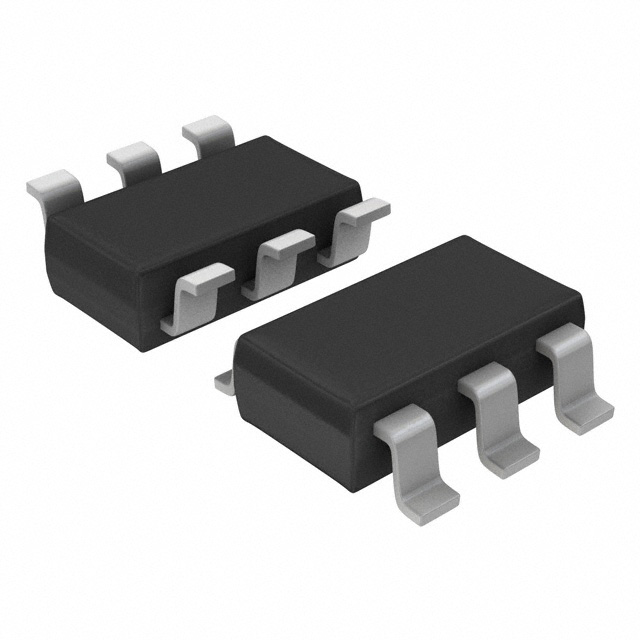

HN3A51F(TE85L,F)
TRANS 2PNP 120V 0.1A SM6
- Paket/Kılıf
- SC-74
- Seri / Aile Numarası
- HN3A51F
HN3A51F(TE85L,F) Hakkında
HN3A51F(TE85L,F), Toshiba tarafından üretilen dual PNP bipolar transistör dizisidir. SC-74 (SOT-457) yüzey monte paketinde sunulan bu komponent, maksimum 120V kolektor-emiter gerilimi ve 100mA kolektor akımı ile çalışabilir. 200 minimum DC akım kazancı (hFE) 2mA/6V koşullarında sağlanır. 100MHz geçiş frekansı sayesinde orta hızlı switching uygulamalarında kullanılabilir. 300mW maksimum güç tüketimi ile sınırlıdır. Vce doyum gerilimi 300mV (1mA/10mA) olup, düşük güç kayıplı anahtarlama gerektiren ses amplifikatörleri, işaret yönetimi devreleri ve genel analog switching uygulamalarında yer alır. Çip üzerinde iki ayrı PNP transistör bulunmakta olup, diferansiyel ve push-pull konfigürasyonlarında faydalı olabilir. Kullanım sıcaklığı 150°C'ye kadar çıkabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 2mA, 6V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-74, SOT-457 |
| Part Status | Obsolete |
| Power - Max | 300mW |
| Supplier Device Package | SM6 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 120V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
