RF Diyotlar

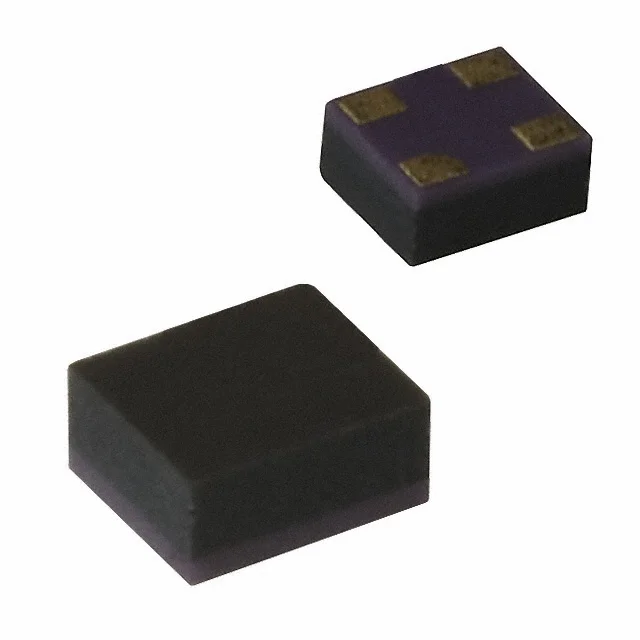

HMPP-3862-TR2
RF DIODE PIN 50V MINIPAK
- Üretici
- Broadcom
- Paket/Kılıf
- 0505 (1412 Metric)
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- HMPP-3862
HMPP-3862-TR2 Hakkında
Broadcom HMPP-3862-TR2, 50V maksimum ters voltaj derecelendirmesine sahip PIN tipi RF diyotudur. İki bağımsız diyot içeren bu bileşen, MiniPak 1412 paketinde sunulur. 1mA'de 22Ohm'luk düşük direnç ve 1MHz'de 0.2pF kapasitans karakteristiğine sahiptir. 1A maksimum akım taşıyabilmesi ve 150°C çalışma sıcaklığı desteği ile RF anahtarlama, atenuasyon ve yüksek frekans uygulamalarında kullanılır. PIN diyotlar, voltaj kontrolüyle değişken empedans sağladığından RF modülasyon ve sinyal yönetimi devrelerinde yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.2pF @ 50V, 1MHz |
| Current - Max | 1 A |
| Diode Type | PIN - 2 Independent |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 0505 (1412 Metric) |
| Part Status | Obsolete |
| Resistance @ If, F | 22Ohm @ 1mA, 100MHz |
| Supplier Device Package | MiniPak 1412 |
| Voltage - Peak Reverse (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
