Transistörler - IGBT - Tekil

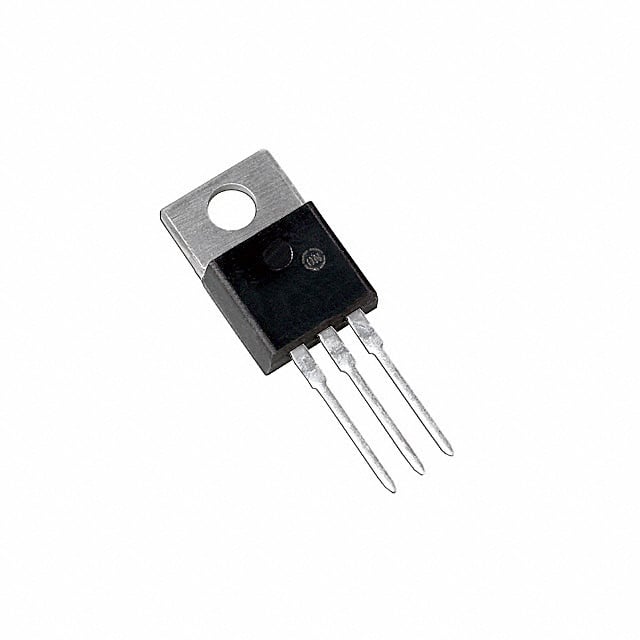

HGTP7N60A4-F102
IGBT 600V 34A TO220-3
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- HGTP7N60A4
HGTP7N60A4-F102 Hakkında
HGTP7N60A4-F102, Rochester Electronics tarafından üretilen 600V 34A IGBT transistörüdür. TO-220-3 paketinde sunulan bu bileşen, yüksek gerilim uygulamalarında anahtarlama elemanı olarak kullanılır. Maksimum 34A sürekli kolektör akımı ve 56A pulse akımı kapasitesi ile güç elektronikleri devrelerinde yer alır. 125W maksimum güç dağıtımı ve 55µJ açılış / 150µJ kapanış enerji değerleri ile verimli anahtarlama sağlar. -55°C ile 150°C arasında çalışabilen bu transistör, DC-DC konvertörler, frekans dönüştürücüler ve endüstriyel kontrol uygulamalarında tercih edilir. Mevcut durumu obsolete olup, stok sınırlıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 34 A |
| Current - Collector Pulsed (Icm) | 56 A |
| Gate Charge | 60 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power - Max | 125 W |
| Supplier Device Package | TO-220-3 |
| Switching Energy | 55µJ (on), 150µJ (off) |
| Td (on/off) @ 25°C | 11ns/100ns |
| Test Condition | 390V, 7A, 25Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 7A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
