Transistörler - IGBT - Tekil
HGTG5N120BND

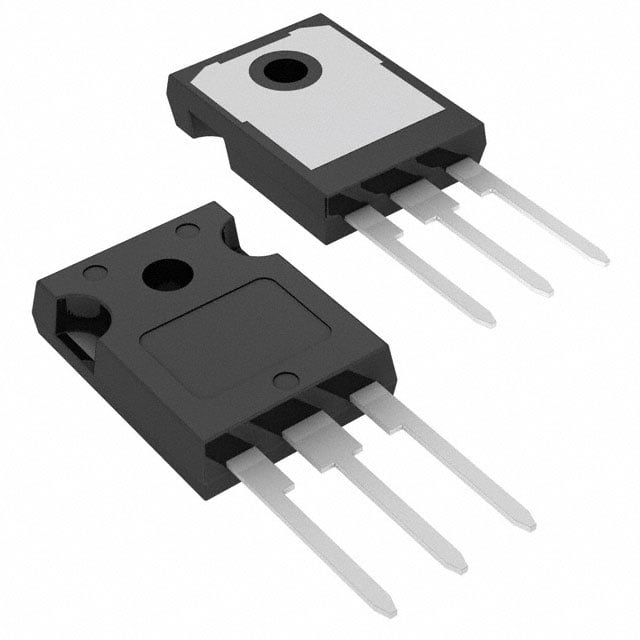

IGBT NPT 1200V 21A TO247-3
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- HGTG5N120BND
HGTG5N120BND Hakkında
HGTG5N120BND, Rochester Electronics tarafından üretilen 1200V NPT tipi IGBT transistörüdür. TO-247-3 through-hole paketinde sunulan bu komponent, maksimum 21A collector akımı ve 40A pulsed akım kapasitesi ile çalışır. 53nC gate charge ve 450µJ on-state / 390µJ off-state switching energy'si ile orta güç uygulamalarında kullanılmak üzere tasarlanmıştır. Vce(on) maksimum değeri 2.7V (15V, 5A şartlarında) olup, 1200V breakdown voltajı ile yüksek voltaj ortamlarında güvenli çalışma sağlar. -55°C ile 150°C arasında çalışabilir. Endüstriyel sürücüler, invertörler, AC/DC güç kaynakları ve motor kontrol uygulamalarında yaygın olarak kullanılır. Not For New Designs statüsü nedeniyle yeni tasarımlarda yerini modern IGBT'lere bırakmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 21 A |
| Current - Collector Pulsed (Icm) | 40 A |
| Gate Charge | 53 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Not For New Designs |
| Power - Max | 167 W |
| Reverse Recovery Time (trr) | 65 ns |
| Supplier Device Package | TO-247-3 |
| Switching Energy | 450µJ (on), 390µJ (off) |
| Td (on/off) @ 25°C | 22ns/160ns |
| Test Condition | 960V, 5A, 25Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
