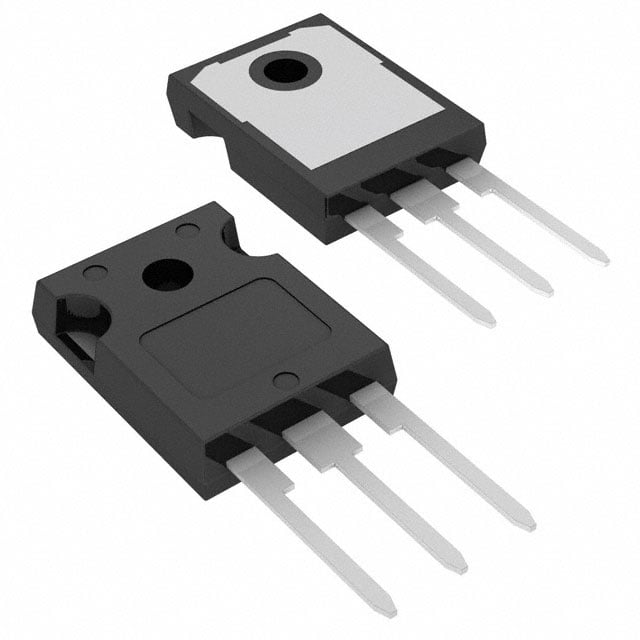

HGTG27N120BN
IGBT NPT 1200V 72A TO247-3
- Üretici
- onsemi
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- HGTG27N120BN
HGTG27N120BN Hakkında
HGTG27N120BN, onsemi tarafından üretilen NPT tipi IGBT transistörüdür. 1200V kesme voltajı ve 72A maksimum kolektör akımı ile yüksek güç uygulamalarında kullanılır. TO-247-3 paketlemesi ile through-hole montajına uygun olan bu bileşen, 500W maksimum güç kapasitesine sahiptir. Switching energy değerleri (2.2mJ açılış, 2.3mJ kapanış) ile hızlı anahtarlama performansı sunar. -55°C ile +150°C arasında çalışma sıcaklık aralığında güvenilir operasyon sağlar. Güç elektronikleri, AC/DC konvertörler, motor sürücüleri ve endüstriyel güç yönetimi uygulamalarında yaygın olarak kullanılır. Vce(on) değeri 2.7V olup, 15V gate voltajında 27A akımda ölçülmüştür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 72 A |
| Current - Collector Pulsed (Icm) | 216 A |
| Gate Charge | 270 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 500 W |
| Supplier Device Package | TO-247-3 |
| Switching Energy | 2.2mJ (on), 2.3mJ (off) |
| Td (on/off) @ 25°C | 24ns/195ns |
| Test Condition | 960V, 27A, 3Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 27A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
