Transistörler - IGBT - Tekil

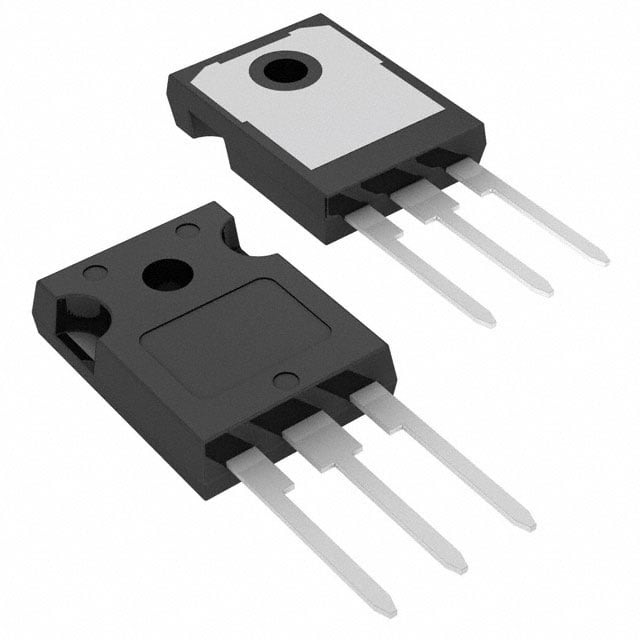

HGTG20N60C3D
IGBT 600V 45A 164W TO247
- Üretici
- onsemi
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- HGTG20N60C3D
HGTG20N60C3D Hakkında
HGTG20N60C3D, onsemi tarafından üretilen 600V 45A kapasiteli IGBT (Insulated Gate Bipolar Transistor) transistördür. TO-247-3 paketinde sunulan bu komponent, maksimum 164W güç dağıtabilir. Gate charge değeri 91 nC, Vce(on) 1.8V @ 15V/20A'dir. Switching energy değerleri on ve off için 500µJ olarak belirtilmiştir. Maksimum pulse akımı 300A, reverse recovery time 55ns ve sıcaklık aralığı -55°C ~ 150°C'dir. Endüstriyel uygulamalar, motor sürücüler, güç dönüştürücüler ve switched-mode power supplies (SMPS) gibi yüksek frekanslı anahtarlama uygulamalarında kullanılır. Obsolete durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 45 A |
| Current - Collector Pulsed (Icm) | 300 A |
| Gate Charge | 91 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 164 W |
| Reverse Recovery Time (trr) | 55 ns |
| Supplier Device Package | TO-247-3 |
| Switching Energy | 500µJ (on), 500µJ (off) |
| Td (on/off) @ 25°C | 28ns/151ns |
| Test Condition | 480V, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
