Transistörler - IGBT - Tekil

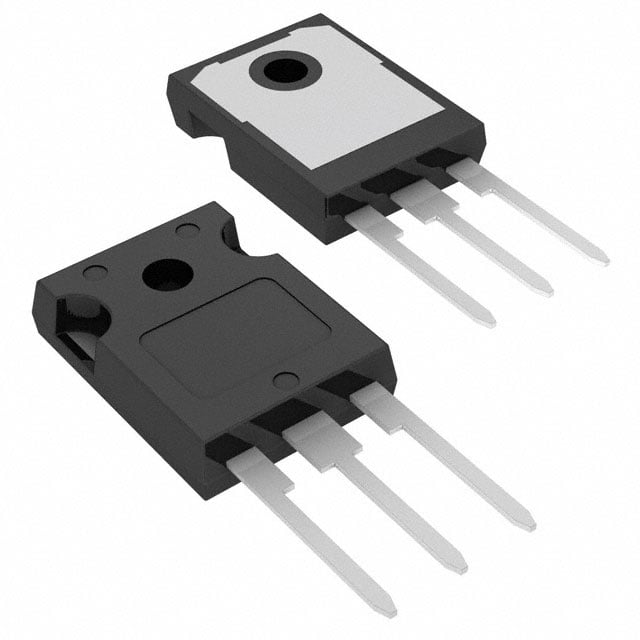

HGTG18N120BND
IGBT 1200V 54A 390W TO247
- Üretici
- onsemi
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- HGTG18N120BND
HGTG18N120BND Hakkında
HGTG18N120BND, onsemi tarafından üretilen 1200V NPT tipi IGBT transistördür. TO-247-3 paketinde sunulan bu bileşen, maksimum 54A DC kollektör akımı ve 160A pulse akımı ile çalışabilir. 390W güç kapasitesiyle, elektrik güç dönüşümü uygulamalarında, inverter devreleri, motor kontrolü ve endüstriyel anahtarlama sistemlerinde kullanılır. 2.7V (at 15V, 18A) açık durumda kolektör-emitör gerilimi ve 1.9mJ açılış, 1.8mJ kapanış anahtarlama enerjisiyle verimli çalışma sağlar. Ters toparlanma süresi 75ns olup, hızlı anahtarlama performansı sunmaktadır. -55°C ile +150°C (TJ) arasında güvenilir çalışma yapabilir. Not: Bu ürün üretimi sona ermiş durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 54 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 165 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 390 W |
| Reverse Recovery Time (trr) | 75 ns |
| Supplier Device Package | TO-247-3 |
| Switching Energy | 1.9mJ (on), 1.8mJ (off) |
| Td (on/off) @ 25°C | 23ns/170ns |
| Test Condition | 960V, 18A, 3Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 18A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
