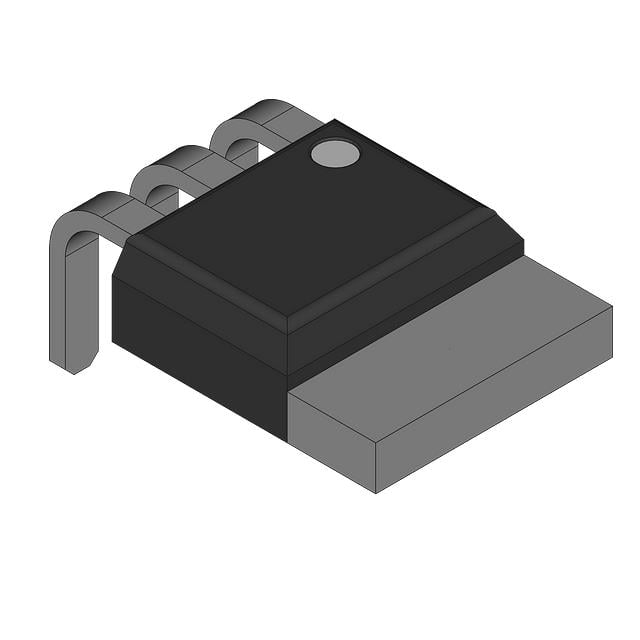

HGT1S12N60C3R
24A, 600V N-CHANNEL IGBT
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- HGT1S12N60C3R
HGT1S12N60C3R Hakkında
HGT1S12N60C3R, Rochester Electronics tarafından üretilen 24A sürekli kollektör akımı ve 600V yıkılma voltajına sahip N-channel IGBT transistördür. TO-262-3 (I²Pak) paketinde sunulan bu bileşen, 71 nC gate charge ve 2.2V @ 15V, 12A koşullarında açık durumda voltaj düşüşü özelliklerine sahiptir. Ön taraf geçiş süresi 37ns, arka taraf geçiş süresi 120ns olan bu transistör, endüstriyel uygulamalar, şarj cihazları, motor kontrol devreleri, inverterler ve DC-DC dönüştürücülerde yaygın olarak kullanılır. -55°C ile +150°C sıcaklık aralığında çalışabilir ve 48A pulse akım kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 24 A |
| Current - Collector Pulsed (Icm) | 48 A |
| Gate Charge | 71 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Active |
| Power - Max | 104 W |
| Reverse Recovery Time (trr) | 37 ns |
| Supplier Device Package | I2PAK (TO-262) |
| Switching Energy | 400µJ (on), 340µJ (off) |
| Td (on/off) @ 25°C | 37ns/120ns |
| Test Condition | 480V, 12A, 25Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
