Transistörler - Bipolar (BJT) - RF

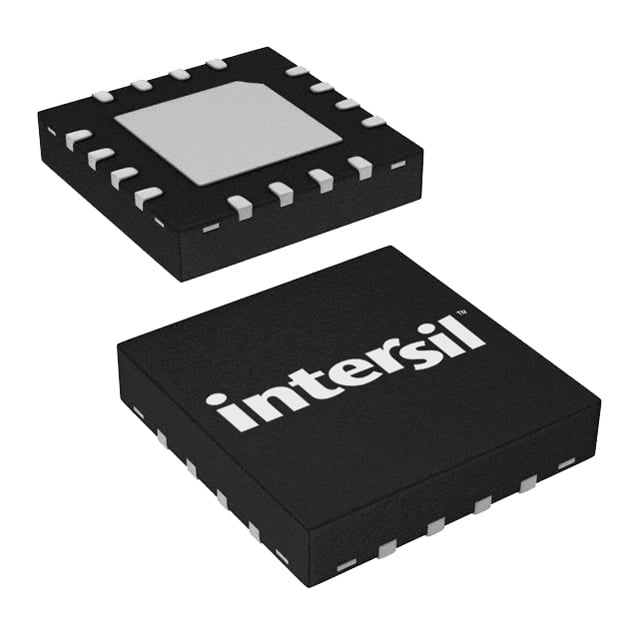

HFA3128R
RF TRANS 5 PNP 15V 5.5GHZ 16QFN
- Paket/Kılıf
- 16-VFQFN Exposed Pad
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- HFA3128
HFA3128R Hakkında
HFA3128R, Intersil tarafından üretilen 5 PNP RF transistörüdür. 5.5GHz transition frequency ile yüksek frekanslı uygulamalarda kullanılmak üzere tasarlanmıştır. 15V collector-emitter breakdown voltajı ve 65mA maksimum collector akımı ile çalışabilen bu komponent, 3.5dB tipik noise figure değerine sahiptir. 150mW maksimum güç disipasyonu kapasitesi bulunmaktadır. 16-VFQFN (3x3) yüzey montaj paketinde sunulan HFA3128R, RF amplifikatör, mixer ve diğer yüksek frekanslı sinyal işleme devrelerinde uygulanır. Surface mount teknolojisi sayesinde yoğun PCB tasarımlarında kullanılabilir. Bileşen obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 65mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 10mA, 2V |
| Frequency - Transition | 5.5GHz |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 3.5dB @ 1GHz |
| Operating Temperature | 175°C (TJ) |
| Package / Case | 16-VFQFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 150mW |
| Supplier Device Package | 16-QFN (3x3) |
| Transistor Type | 5 PNP |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
