Transistörler - Bipolar (BJT) - RF
HFA3127R

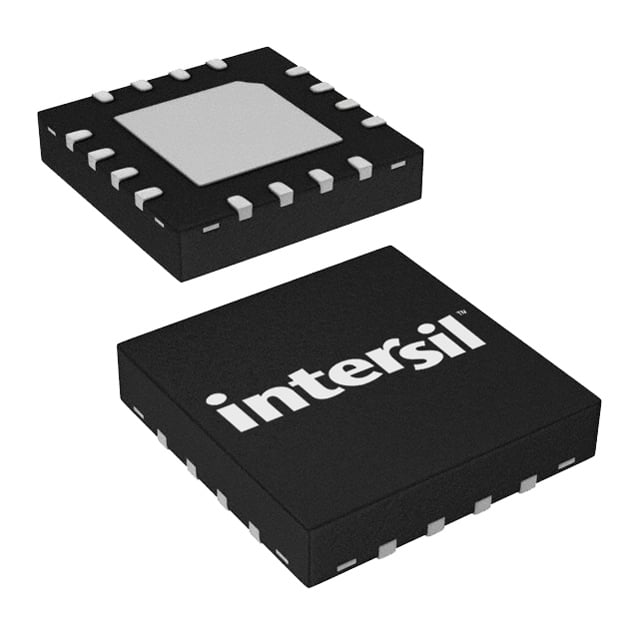

RF TRANS 5 NPN 12V 8GHZ 16QFN
- Paket/Kılıf
- 16-VFQFN Exposed Pad
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- HFA3127
HFA3127R Hakkında
HFA3127R, Intersil tarafından üretilen 5 NPN RF transistörüdür. 8GHz transition frequency ile yüksek frekans uygulamalarında kullanılmak üzere tasarlanmıştır. Maksimum 65mA kolektör akımı, 12V collector-emitter breakdown voltage ve 150mW güç yeteneğine sahiptir. Surface mount 16-VFQFN paketinde sunulan bu bileşen, 3.5dB noise figure (@1GHz) performansı ile RF amplifikatör, LNA (Low Noise Amplifier) ve yüksek frekans sinyal işleme devrelerinde uygulanır. DC current gain değeri 10mA, 2V koşullarında minimum 40'tır. -55°C ile +175°C (TJ) sıcaklık aralığında çalışabilir. Bileşen üretimi sonlandırılmıştır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 65mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 10mA, 2V |
| Frequency - Transition | 8GHz |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 3.5dB @ 1GHz |
| Operating Temperature | 175°C (TJ) |
| Package / Case | 16-VFQFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 150mW |
| Supplier Device Package | 16-QFN (3x3) |
| Transistor Type | 5 NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
