Diyotlar - Doğrultucular - Diziler

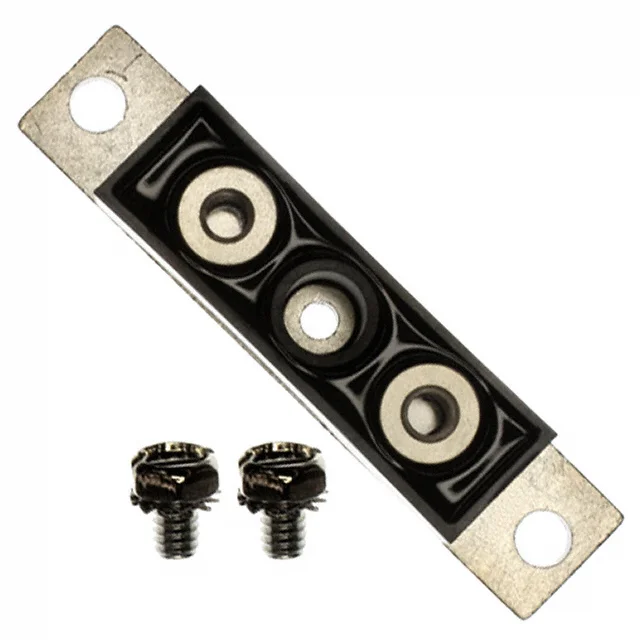

HFA280NJ60C
DIODE MODULE 600V 222A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- TO-244AB
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- HFA280NJ60C
HFA280NJ60C Hakkında
HFA280NJ60C, Vishay tarafından üretilen 600V 222A kapasiteli fast recovery diyot modülüdür. TO-244AB kasa tipinde chassis mount uygulamaları için tasarlanmış olup, 1 çift common cathode konfigürasyonunda iki diyot içerir. 140 ns reverse recovery time ile hızlı anahtarlama işlemlerine uygun olan bu bileşen, ortalama doğrultma akımı 222A DC ve maksimum ön yönlü gerilimi 1.6V @ 140A özelliklerine sahiptir. Ters yönlü sızıntı akımı 600V'da 40 µA olup, endüstriyel güç uygulamaları, şarj devreleri ve doğrultma sistemlerinde yaygın olarak kullanılır. Ürün Obsolete durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 222A (DC) |
| Current - Reverse Leakage @ Vr | 40 µA @ 600 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 140 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.6 V @ 140 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
