Diyotlar - Doğrultucular - Diziler

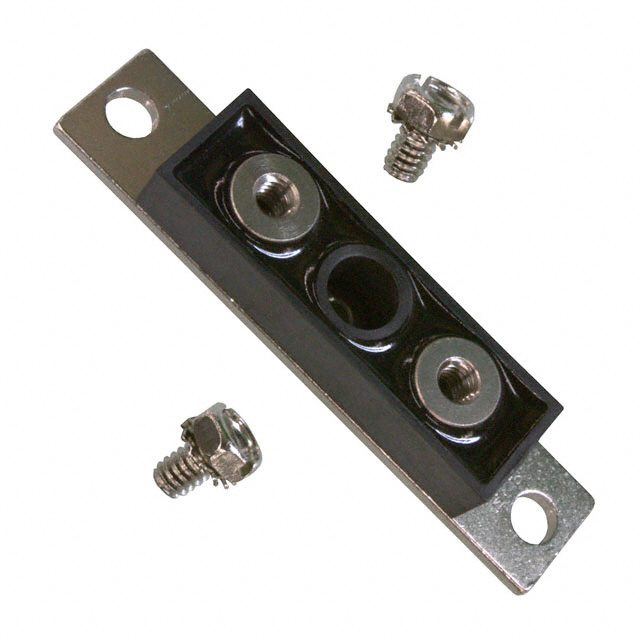

HFA240NJ40D
DIODE MODULE 400V 244A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- TO-244AB Isolated Tab
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- HFA240NJ40D
HFA240NJ40D Hakkında
HFA240NJ40D, Vishay tarafından üretilen 400V voltaj kapasiteli fast recovery diyot modulüdür. TO-244AB izole tab kasa türünde sunulan bu bileşen, 244A ortalama doğrultulmuş akım (DC) kapasitesine sahiptir. Seri bağlı diyot çifti konfigürasyonunda tasarlanmış olan komponent, 120ns ters iyileşme süresine ve 1.5V maksimum forward voltajına (240A'da) sahiptir. Şasiye monte edilecek uygulamalarda kullanılmak üzere tasarlanmıştır. 400V ters voltajda 9µA ters sızıntı akımı karakteristiğine sahiptir. Industrial güç dönüştürme, invertör ve rectifier uygulamalarında tercih edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 244A (DC) |
| Current - Reverse Leakage @ Vr | 9 µA @ 400 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | TO-244AB Isolated Tab |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 120 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB (Isolated) |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 240 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
