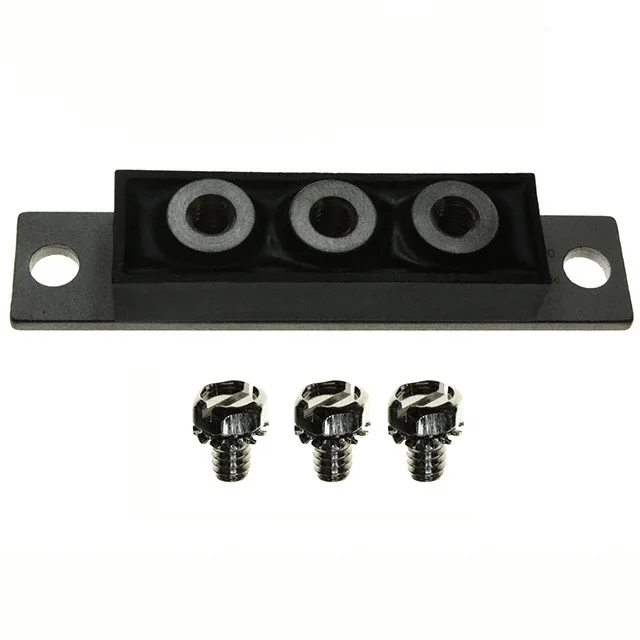

HFA200MD40D
DIODE MODULE 400V 172A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- TO-244AB
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- HFA200MD40D
HFA200MD40D Hakkında
HFA200MD40D, Vishay tarafından üretilen 400V dayanımlı fast recovery diyot modülüdür. 172A ortalama doğrultulmuş akımı ile güç dönüştürme uygulamalarında kullanılan bir diyot dizisidir. Seri bağlı 1 pair konfigürasyonunda tasarlanmış bu komponent, 120 ns reverse recovery time ve düşük forward voltage (1.2V @ 100A) özellikleriyle çalışır. TO-244AB chassis mount paketi ile endüstriyel güç kaynakları, UPS sistemleri ve AC/DC dönüştürücülerde yer alır. 12µA @ 400V reverse leakage akımı ile statik kayıplar minimize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 172A (DC) |
| Current - Reverse Leakage @ Vr | 12 µA @ 400 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 120 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
