Diyotlar - Doğrultucular - Diziler

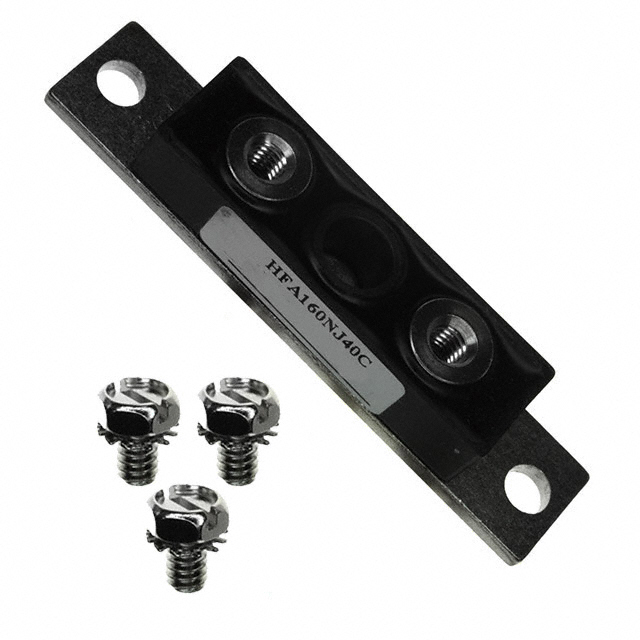

HFA160NJ40C
DIODE MODULE 400V 170A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- TO-244AB Isolated Tab
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- HFA160NJ40C
HFA160NJ40C Hakkında
HFA160NJ40C, Vishay tarafından üretilen 400V 170A doğrultma diyodu modülüdür. TO-244AB izole kab paketi ile chassis montajı için tasarlanmıştır. Bu bileşen 1 Pair Common Cathode konfigürasyonunda standard hız diyot tipine sahiptir. 140 ns reverse recovery time ile fast recovery kategorisinde yer alır. Maksimum forward voltajı 80A akımda 1.3V olup, reverse leakage akımı 400V'de 6µA'dir. Güç kaynağı devreleri, endüstriyel doğrultucu uygulamaları ve yüksek akımlı AC-DC dönüştürücülerde kullanılmaktadır. Bileşen şu anda obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 170A (DC) |
| Current - Reverse Leakage @ Vr | 6 µA @ 400 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | TO-244AB Isolated Tab |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 140 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB (Isolated) |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 80 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
