Diyotlar - Doğrultucular - Diziler
HFA140MD60D
DIODE MODULE 600V 99A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- TO-244AB
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- HFA140MD60D
HFA140MD60D Hakkında

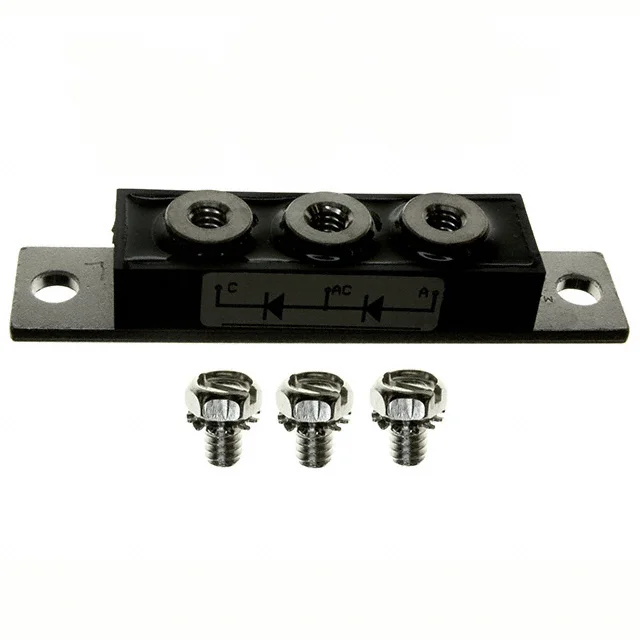

HFA140MD60D, Vishay tarafından üretilen 600V 99A kapasiteli fast recovery diyot modülüdür. TO-244AB chassis mount paketinde sunulan bu komponent, seri bağlı diyot çiftinden oluşan bir diyot dizisidir. 140 ns reverse recovery time ile hızlı anahtarlama özelliği gösterir. 70A akımda maksimum 1.7V forward voltage düşümü ile karakterize edilir. 600V ters voltaj dayanımı ve 15µA @ 600V ters sızıntı akımı ile güç kaynağı devreleri, endüstriyel uygulamalar ve doğrultma sistemlerinde kullanıma uygun tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 99A (DC) |
| Current - Reverse Leakage @ Vr | 15 µA @ 600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 140 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.7 V @ 70 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
