Diyotlar - Doğrultucular - Tekil

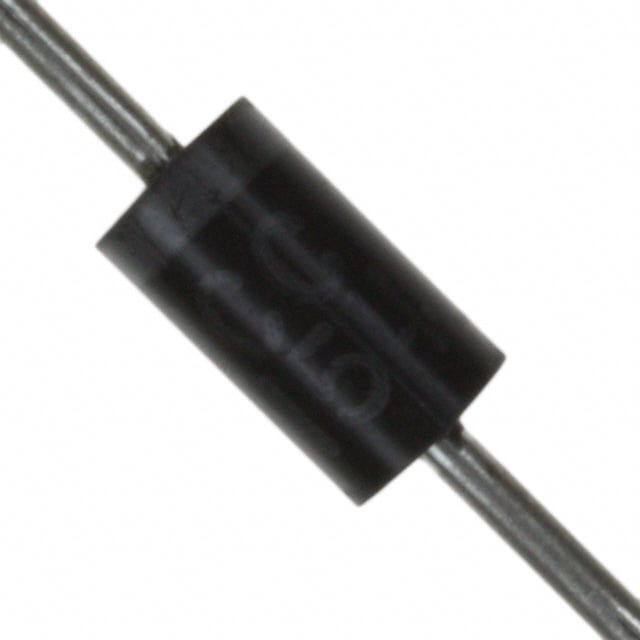

HER303-AP
DIODE GPP HE 3A DO-201AD
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- HER303
HER303-AP Hakkında
HER303-AP, Micro Commercial Components tarafından üretilen 3A ortalama doğrultulmuş akım kapasitesine sahip hızlı kurtarma diyotudur. DO-201AD axial paket içinde sunulan bu bileşen, 200V maksimum reverse voltaj ile çalışabilir. 50 ns reverse recovery time ile karakterize edilen komponent, switching uygulamalarında kullanılmak üzere tasarlanmıştır. -55°C ile 150°C arasında çalışan bu diyot, düşük frekans güç kaynakları, invertörler ve motor kontrol devreleri gibi uygulamalarda yer almaktadır. 80pF kapasitans değeri sayesinde yüksek frekans uygulamalarında da kullanılabilir. Üretici tarafından obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 80pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-201AD, Axial |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 50 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-201AD |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
