Transistörler - Bipolar (BJT) - Tekil

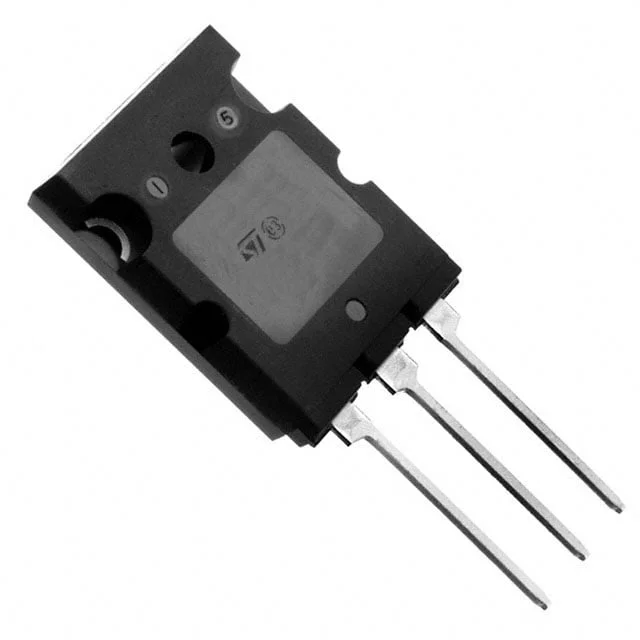

HD1760JL
TRANS NPN 800V 36A TO-264
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-264-3
- Seri / Aile Numarası
- HD1760
HD1760JL Hakkında
HD1760JL, STMicroelectronics tarafından üretilen yüksek voltaj NPN bipolar transistördür. 800V collector-emitter breakdown voltajı ve 36A maksimum collector akımı ile güç uygulamalarında kullanılmaya uygun bir komponendir. TO-264-3 paketinde sunulan bu transistör, 200W güç dissipasyonu kapasitesine sahiptir. 150°C maksimum junction sıcaklığı ile endüstriyel uygulamalarda çalışabilir. Anahtarlama ve amplifikasyon devrelerinde, özellikle yüksek voltaj gerektiren uygulamalarda kullanım görebilir. Vce saturation voltajı 2V @ 4.5A, 18A ile belirtilmiş olup, collector cutoff akımı maksimum 200µA'dır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 36 A |
| Current - Collector Cutoff (Max) | 200µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 5 @ 18A, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Obsolete |
| Power - Max | 200 W |
| Supplier Device Package | TO-264 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 4.5A, 18A |
| Voltage - Collector Emitter Breakdown (Max) | 800 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
