Transistörler - Bipolar (BJT) - Tekil

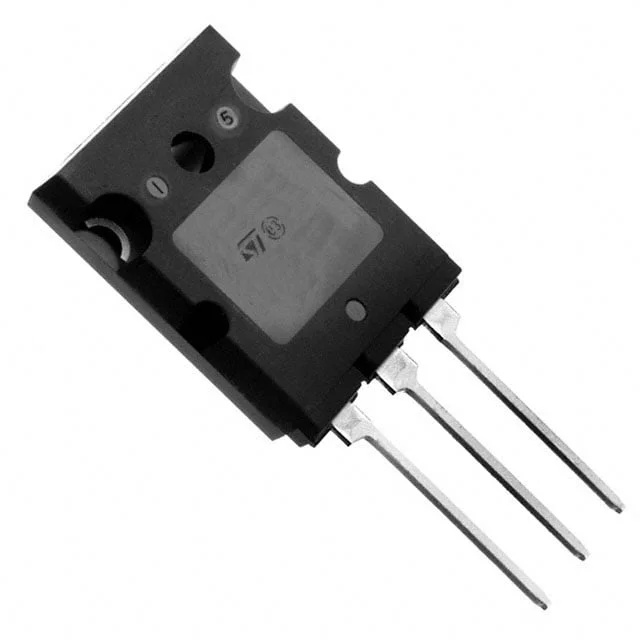

HD1750JL
TRANS NPN 800V 24A TO-264
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-264-3
- Seri / Aile Numarası
- HD1750
HD1750JL Hakkında
HD1750JL, STMicroelectronics tarafından üretilen yüksek gerilim NPN bipolar transistördür. 800V kolektör-emitter bozulma gerilimi ve 24A maksimum kolektör akımı ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. TO-264-3 SMD paketinde sunulan bu bileşen, anahtarlama devrelerinde, güç yönetimi sistemlerinde ve yüksek gerilim uygulamalarında yer alır. 200W maksimum güç dağıtımı ve 5.5 minimum DC akım kazancı (hFE) ile çalışır. 150°C junction sıcaklığına kadar işletilmesi mümkündür. Şu anda üretim dışı (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 24 A |
| Current - Collector Cutoff (Max) | 200µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 5.5 @ 12A, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Obsolete |
| Power - Max | 200 W |
| Supplier Device Package | TO-264 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 3A, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 800 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
